前处理工序简介——除蜡、除油方法

在电镀生产体系中，除蜡与除油作为前处理核心工序，直接决定镀层结合力、外观一致性及产品使用寿命。不同工件材质、结构特征及工艺要求，对除蜡除油技术的适配性提出差异化需求。本文系统解析五类主流除蜡除油工艺的技术原理、核心优势及应用场景，为电镀企业提供科学选型依据，助力实现工艺升级与品质提升。

Part.01
零件振动与溶液喷射

该工艺依托机械运动与溶液动力的协同作用实现油污清除，分为两大技术路径：

•零件振动技术：通过工件在除油溶液中的机械振动，利用工件与溶液的相对运动及机械摩擦强化除油效果。工业场景中，企业多采用工件上下摆动、机械挂具升降等操作方式，加速工件表面及内腔污垢的剥离，提升除油效率。

图：零件振动除油设备

•溶液喷射技术：借助溶液循环喷射完成除蜡除油作业，属于新型节能工艺。其核心优势在于可降低除油剂浓度与工艺温度，显著节约生产成本。目前受管道密封性能不足、污垢沉淀困难、高压喷射技术瓶颈等因素限制，尚未实现规模化应用，但具备广阔的技术迭代空间。

图：溶液喷射清洗线

Part.02
超声波除油

超声波除油基于空化效应实现高效除油，是精密电镀前处理的核心技术，其技术原理与应用优势如下：

核心工作原理

超声波发生器输出 20kHz~120kHz 的高频振荡信号，经换能器转换为高频机械振动并传递至除油溶液。振动使溶液内部持续产生大量空化泡，空化泡在负压区形成并生长，在正压区瞬间破裂，释放出数千摄氏度局部高温、数百大气压高压的冲击波及强烈微射流。通过该物理作用，直接破坏工件表面油污与蜡质的附着力，实现剥离、乳化及循环去除。

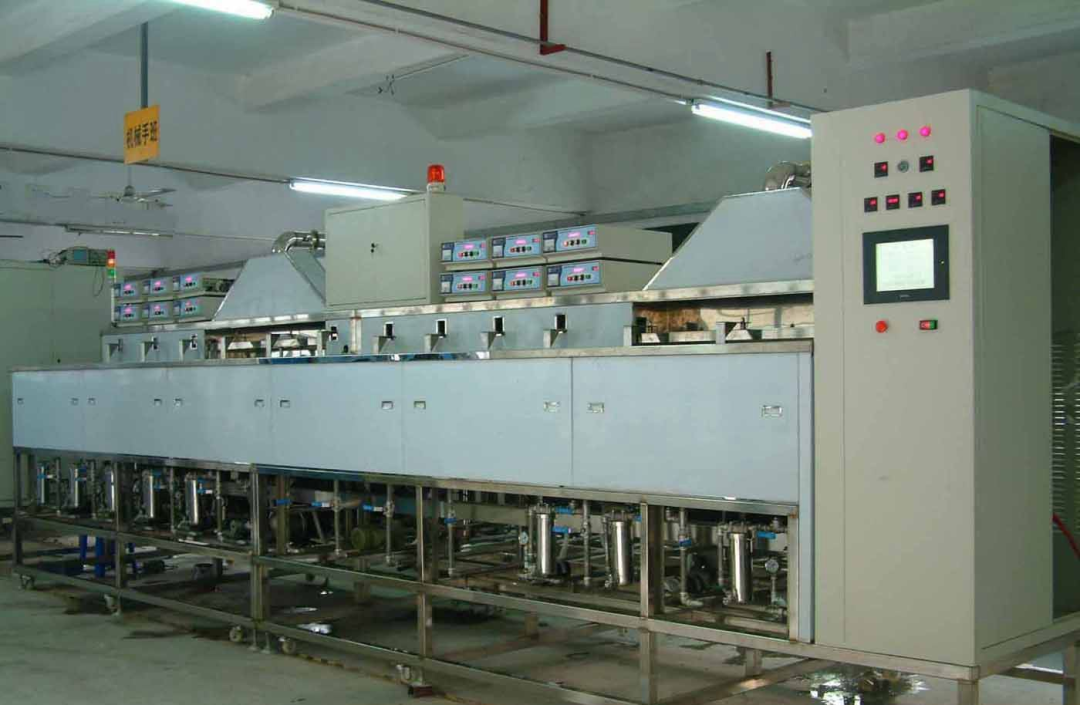

图：超声波清洗槽结构

核心技术优势

•全域清洁无死角：高频振动可渗透至工件细小缝隙、盲孔、深腔等复杂结构，针对螺丝孔、齿轮齿面等难清洁部位实现均匀除油，避免局部油污残留导致的镀层结合力缺陷。

•高效节能减时：空化效应的强冲击性可快速瓦解油污附着力，除油时间仅为传统化学除油的 1/3~1/2，适配批量生产场景，大幅提升前处理工序效率。

•降低化学依赖：物理作用可增强除油溶液活性，在保证除油效果的前提下，可减少 20%~30% 的除油剂浓度，部分场景可实现常温操作，降低化学原料消耗与能耗成本。

•保护工件精度：无需机械摩擦或高压喷射，仅通过溶液内部物理作用完成除油，可避免精密零件、薄壁件及抛光表面出现划伤、变形，适用于电子元器件、首饰、精密模具等高精度要求工件。

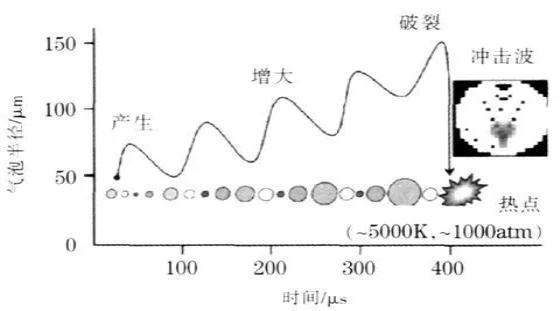

图：空化效应示意图

Part.03
电化学除油

电化学除油是将工件悬挂于碱性电解液的阴极或阳极，利用电解过程中的极化作用与大量气泡生成，实现油污的机械式剥离，其技术特点与应用要点如下：

核心技术优势

•除油效率与洁净度高：极化作用可放大溶液的皂化与除油效能，除油速度远超化学除油，能实现近乎彻底的油污清除。

•抗二次污染：极化作用可降低油 - 溶液表面张力，既提升除油效果，又能有效防止工件表面发生二次污染。

工艺应用要点

该工艺通常作为终端辅助除油工序，若需承担主要除油任务，则表明前处理工艺设计存在不合理性。根据电极连接方式，其技术分支及注意事项如下：

•阴极除油：不会腐蚀工件，但易引发渗氢现象，铁合金件电镀后需额外增加阳极电解工序，避免氢脆缺陷；需保持电解液清洁，防止金属离子与杂质吸附导致的二次污染及电镀不良。

•阳极除油：无氢脆风险，但对有色金属具有腐蚀性，锌合金电镀前通常不采用该工艺。

•联合双极除油：专为高速电子电镀行业研发，适配高产能、高精度电镀需求。

Part.04
酸性除油

酸性除油技术工艺成熟，在涂装及黑色金属电镀行业应用广泛，因电解液对部分有色金属存在明显腐蚀作用，故在有色金属电镀中应用受限。

核心技术优势

•节能性突出：操作温度低，可实现常温除油作业，大幅降低能耗成本。

•氧化层清除能力强：能快速去除形状复杂产品内腔的残留氧化层，显著提升电镀产品外观质量。

•经济性与环保性佳：配方中有机物含量低、成分简单，使用成本低廉，后续废水处理难度较小。

该工艺在铜合金、锌合金卫浴电镀工艺中，仍存在较大的参数优化与应用拓展空间。

Part.05
生化除油

传统除油工艺依赖乳化作用，存在槽液易老化、除油效果不稳定、产生油污泥渣二次污染等痛点。微生物降解型生化除油技术针对性解决上述问题，成为电镀行业环保转型的重要方向。

核心技术原理

通过高效表面活性剂对油污进行乳化处理后，利用功能微生物的代谢作用，将乳化分散的油污最终降解为水和二氧化碳。微生物不直接参与清洗过程，仅通过消耗乳化态油污实现污染治理。工艺实施需维持槽液温度在 40℃~45℃，并保证适宜的 pH 值，以保障微生物活性。

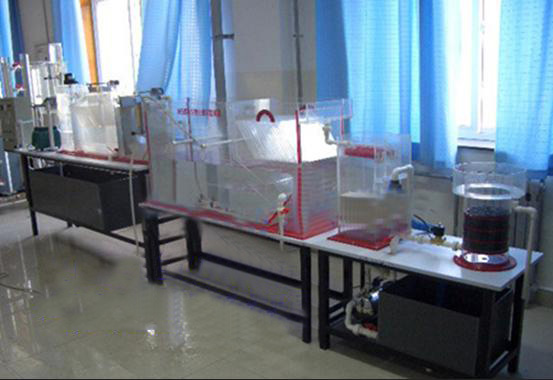

图：微生物降解油污实验装置

核心技术优势

•节能高效：操作温度较低，相比传统高温除油工艺大幅降低能耗。

•环保性优异：可显著延长槽液使用寿命，减少油污泥渣产生，降低环境污染负荷。

•适用范围广泛：适用于钢铁件、黄铜件、铝件、锌压铸件等多种材质工件的表面前处理。

目前技术局限

该工艺仍处于研发试用阶段，存在操作条件要求严格、初期投入成本较高等问题；微生物寿命易受油污种类（含生物杀虫剂的油脂会抑制活性）、油污浓度、温度（47℃以上难以存活）、pH 值等因素影响；溶液需持续过滤，防止二价锡氧化生成四价锡沉淀。目前，安美特、麦德美等行业龙头企业及国内科研机构正加大研发投入，未来有望突破成本与工艺限制，实现规模化应用。

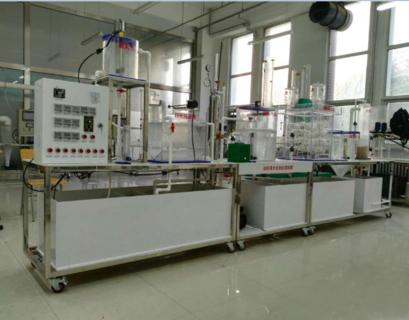

图：微生物降解油污实验装置

总结

不同的除蜡、除油方法各有侧重，电镀厂家要结合产品类型、工艺成本、环保要求等因素综合选择。无论是追求高效的电化学除油，还是看重环保的生化除油，选对了方法，才能为后续电镀工序打下坚实基础，让电镀产品的品质、一致性更上一层楼！

你在电镀前处理中遇到过哪些难题？欢迎在评论区交流～

-END-

注:本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
