单金属电镀工艺与维护——氰化镀铜

Part.01

氰化镀铜的特点

1.分散与覆盖性能：

氰化镀铜溶液中是一价铜离子与氰根形成的氰铜络离子（与普通镀铜的铜离子存在形式不同），还原电位低，可在多数金属表面直接电镀；分散、覆盖能力优异，常用于打底层电镀，但电流效率仅为普通镀铜溶液的 50%。

2.除油与杂质控制：

镀液中的氢氧化钠具备除油、活化工件表面的能力，但工件残留油污、氰化物溶入镀液、有机物积累会导致镀层针孔、麻点，需定期用活性炭处理去除有机杂质。

3.阳极与电流管控：

◦阳极采用电解铜，阴、阳极面积比为 1:2；电解铜阳极极化易产生二价铜离子、氧化铜沉淀及阳极泥，需用钛篮 + 阳极袋（高纯度压延电解铜可免用阳极袋）。

◦避免电解铜粒与磷铜粒混用，建议使用压延铜板，减少阳极泥对镀层的影响。

4.二氧化碳的影响：

镀液易吸收空气中的二氧化碳，使氢氧化钠生成碳酸钠（阳极表面也会分解出碳酸钠）；当碳酸钠含量 > 75g/L 时，会导致高电流区镀层粗糙、阴极电流下降、阳极钝化。不建议空气搅拌（会引发碳酸钠含量激增），可通过循环过滤赶除工件表面气泡。

5.适用限制：

氰化物对化学镀层、铜胺黏剂有侵蚀性，一般不用于塑料电镀和印刷电路板。

6.镀层性能优化：

周期性换向电流有助于提高镀层的光亮性与结晶细致度。

Part.02

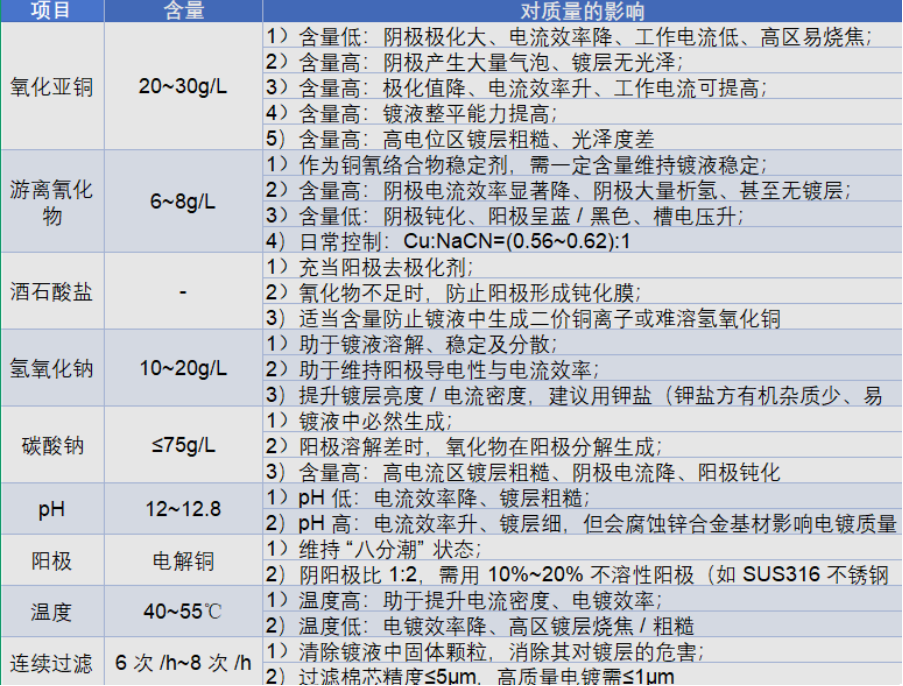

氰化镀铜配方中不同成分对于质量的影响

镀液浓度控制标准

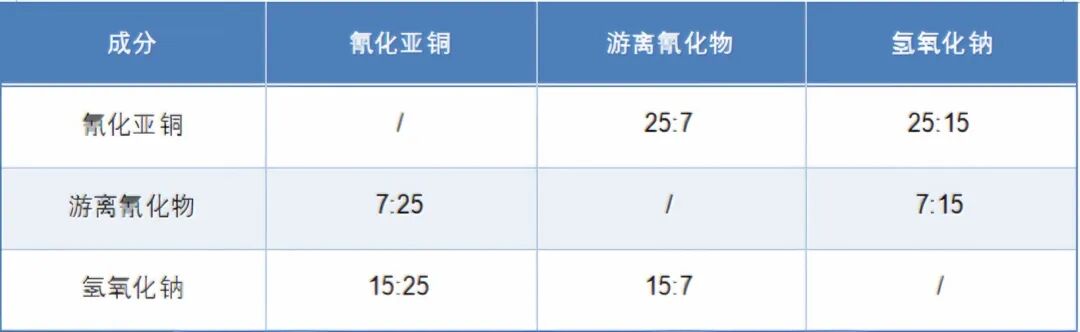

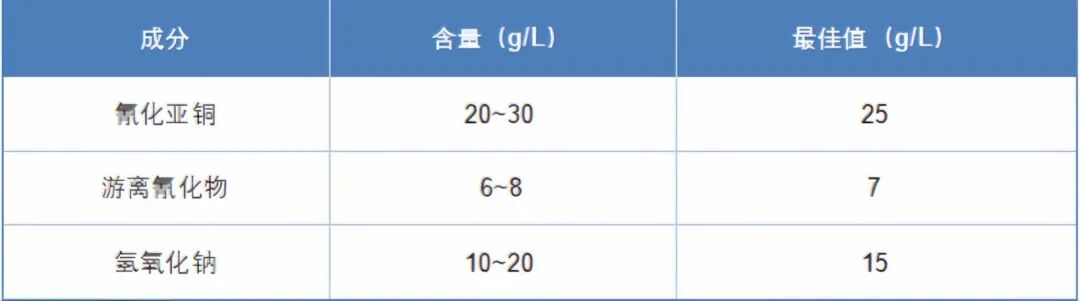

•绝对含量标准                                                                                                       •相对含量控制标准

Part.03

氰化镀铜镀液的日常维护

氰化镀铜作为底层镀层，不使用添加剂，镀层性能依赖镀液成分比例，需做好以下维护：

一、工艺参数与成分管控

1.明确浓度控制标准

结合自身电镀产品类型、镀线特点，现场工程师需划定镀液各成分的浓度控制范围（包含控制中心线、上下限等标准），确保工艺执行基于标准化规范，稳定镀液核心功能。

2.维持镀液动态平衡

车间需配备完善的镀液成分分析能力，现场管理人员需依据分析结果，及时调整镀液基础成分，保障镀液的动态平衡（具体方法可参考 SPC 控制相关内容）。

3.把控成分比例协调性

成分比例是镀液稳定的核心：氰化镀铜镀液中“铜离子：氰化钠” 通常控制在 0.7:1（预镀铜场景可调至 0.6:1）。可通过镀层状态简易判断比例异常：

•镀层红暗、高区粗糙→比例可能＞0.8:1；

•阴极大量产气、镀层上镀超 30 秒→比例可能＜0.5:1，经验工程师可据此初步调整。

二、杂质与槽液清洁管理

1.定期活性炭除杂

连续生产时，至少每 48 小时用活性炭处理镀液（建议通过过滤机加炭粉 / 炭滤芯操作），既能吸附有机杂质、控制其在工艺范围内，又不影响正常生产。

2.及时清理掉落工件

工件下挂后需清理掉落件：若掉落件与阴极“搭桥”，会引发电化学腐蚀溶解，造成金属杂质污染，还会增加镀液残渣、导致镀层毛刺。

3.定期清槽与过滤维护

•槽体清洁：至少 1~2 次 / 月，同步过滤颗粒杂质、检查阳极袋（破损立即更换）；

•阳极袋维护：每月清洗 3 次；铁篮内电解铜采用 “八极溶解” 挂法，保证阳极导电均匀；

•阳极搭配：因氰化镀铜阳极溶解效率高，需用 10%~20% 的不锈钢板，搭配石墨 / 氧化铜作阳极，避免铜离子超标、二价铜生成影响镀液稳定。

1.实施连续过滤

生产中需持续过滤镀液，及时去除固体颗粒、有机杂质等污染物，保证镀液洁净以提升镀层品质。

三、工艺操作与细节管控

1.控制挂具镀层厚度

挂具镀层过厚会导致导电差、镀层易脱落（后续镀液中腐蚀脱落会引发毛刺），需及时对挂具退镀。

2.合理管控可溶性阳极

避免可溶性阳极过多 / 极化作用不足：否则易引发一价铜溶解、氰含量骤升，甚至生成二价铜沉淀，导致镀层疏松粗糙。建议搭配部分不溶性阳极使用。

3.精准控制电镀“三要素”

温度是氰化镀铜的核心指标（属电镀“三要素”），且氰化镀铜通常无添加剂，需精准控制浓度、温度、电流密度，避免镀层质量问题。

4.禁止空气搅拌

空气搅拌易使镀液产生大量气泡，引发氢脆、镀层针孔。建议用阴极移动，或通过气泡布管 + 过滤机管道实现镀液循环，带离产品表面气泡。

5.监控金属杂质趋势

定期分析镀液金属杂质：超标需立即处理，并持续监控杂质变化趋势，将其控制在不影响镀层质量的范围内。

6.禁用双氧水，合理分油

氰化物易被氧化性物质分解，禁止用双氧水处理镀液；杂质较高时可用“OP 乳化剂” 分油，配合活性炭处理维持镀液稳定。

7.选用合适的槽体 / 阳极袋材质

镀槽、阳极袋建议用 PP 或尼龙材质（稳定性好，避免泄漏、腐蚀）；现场推荐用双层阳极袋，降低破损风险。

四、工艺优化与安全管理

1.主动预防工艺问题

现场人员需分析工艺维护的现存 / 潜在问题，快速制定改善对策，结合过往经验建立更完善的维护规范，将问题预防在发生前。

2.分阶段设计镀铜工艺

可将氰化镀铜分为“预镀铜 + 普通镀铜”：用铜含量低的预镀工艺保证镀层全面覆盖，再衔接普通镀铜，助力提升镀层质量。

3.规范氰化钠补加流程

补加氰化钠前，需先与氰化铜充分混合活化，经过滤机过滤后再加入镀液，该方式也有助于提升产品品质。

4.重视残氰水洗与剧毒管控

氰化镀后工件需充分水洗（残氰带入其他镀液会引发质量问题）；氰化物属剧毒物，需执行“双人管理 / 领用” 制度，现场配备 24 小时监控，防止泄漏、被盗。

5.警惕“负填平” 特性

氰化镀铜存在“负填平”（镀层过厚反而难覆盖底层缺陷），若镀液维护不当易导致镀层不良，需强化日常细节管控。

Part.04

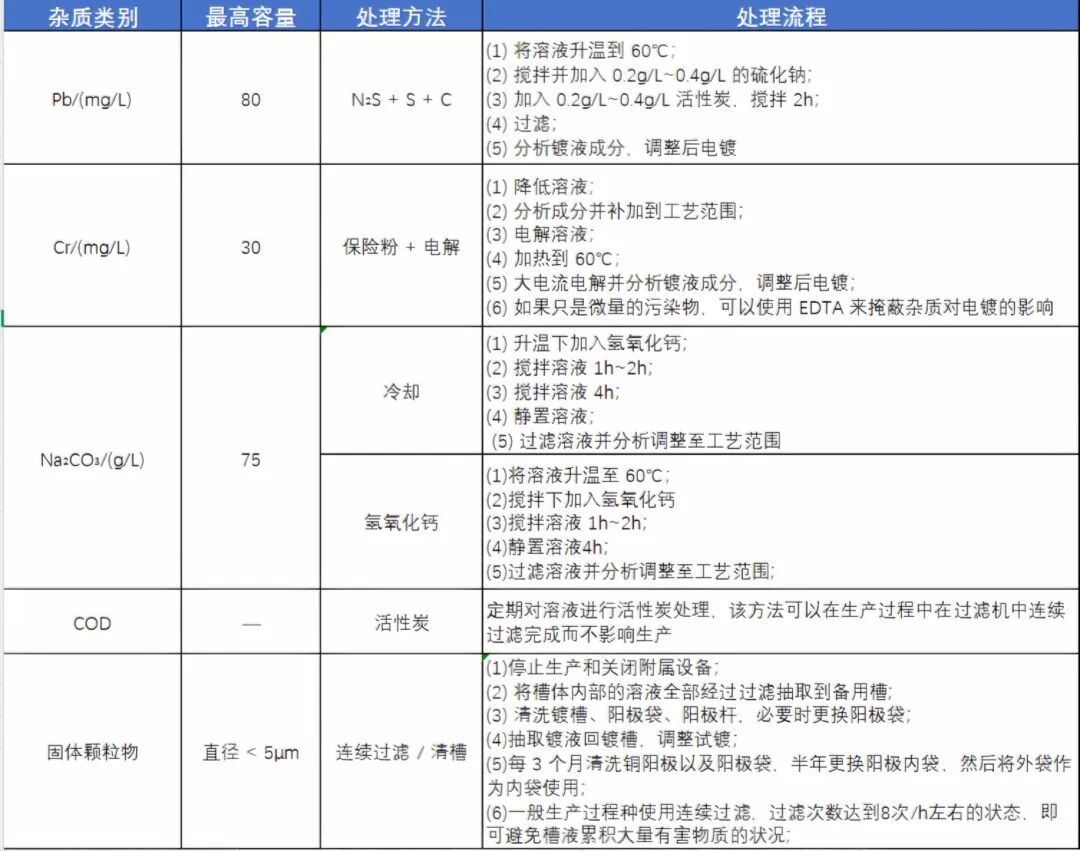

氰化镀铜杂质影响以及处理方法

-END-

注:本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
