电镀除蜡溶液的使用与维护

电镀除蜡的基础信息

1.除蜡的作用：作为电镀线的第一道关键工序，产品经成型、加工、抛光等流程后，表面会残留抛光蜡，此工序可高效清除该残留，为后续电镀环节奠定洁净基础。

2.除蜡水类型：

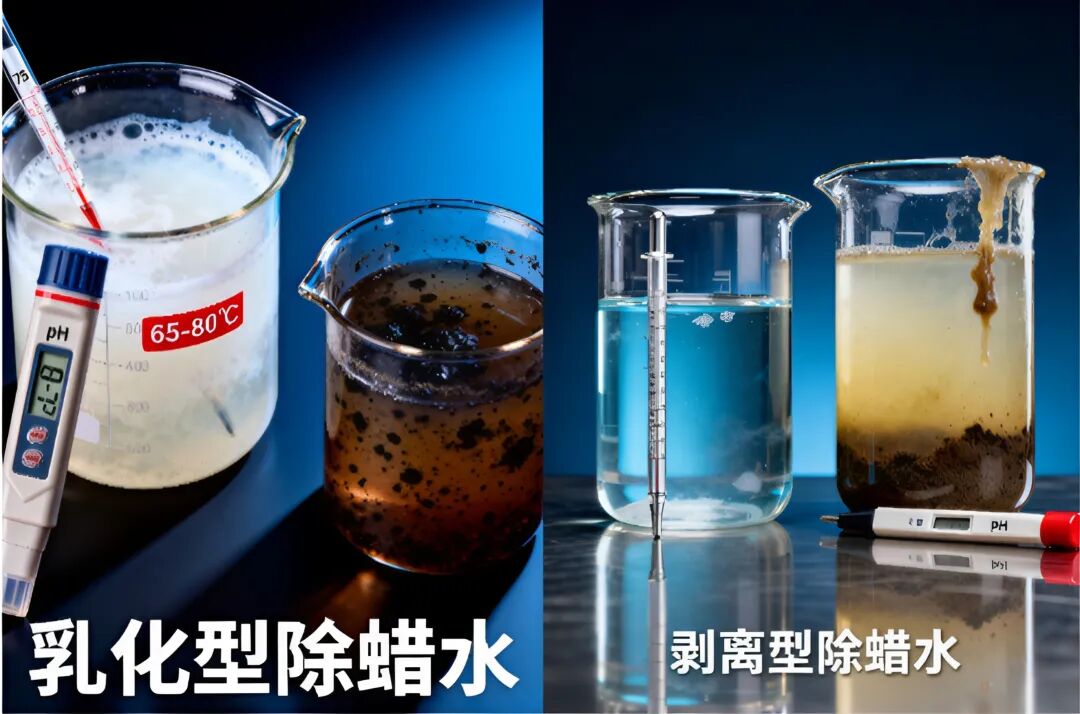

◦除蜡水主要分为剥离型与乳化型两类，两类产品在使用过程中，均会因积累抛光蜡、粉尘、油污等杂质导致性能变化。

◦乳化型除蜡水：需在碱性环境、65℃~80℃温度条件下，通过乳化剂与抛光蜡发生反应实现除蜡。长期使用后，溶液会逐渐黏稠，且乳化剂不断消耗，需通过部分或全部更换溶液，恢复其除蜡效果。

◦剥离型除蜡水：成分中含有乳化组分，长期使用后同样会出现溶液黏稠、除蜡效果下降的情况。

Part.02

除蜡工艺方式及优化

1.常规方式：采用浸泡式工艺，作业时间控制在 4min~10min。该方式对除蜡水的温度和浓度要求极高：温度或浓度过高，易腐蚀产品基体金属，影响产品质量；温度或浓度过低，则无法彻底清除表面残留蜡层，会增加后续工序的处理负担，降低整体生产效率。

2.优化方式：采用循环除蜡溶液搭配 “浸泡 + 流动” 的复合模式，借助循环系统驱动除蜡溶液持续流动，使溶液与产品表面产生充分摩擦，实现双重除蜡效果。

◦相比常规方式，该模式能显著提升除蜡洁净度，同时大幅缩短作业时间，优化生产节拍。

◦可在保证除蜡效果的前提下，降低除蜡水的使用浓度，减少化学药剂消耗，进而减少废水排放量，兼具高效性与环保性。

产品抛光蜡的控制要点

1.抛光后即时清理：产品抛光完成后，需立即清除表面未固化的抛光蜡。此举不仅能减少后续除蜡工序的处理压力，还可作为外观检验的重要环节，同时为抛光工序的质量管控提供直接依据。

2.盲孔 / 内腔封堵处理：针对带有盲孔或内腔结构的工件，在抛光作业前需对盲孔、内腔进行封堵防护。避免抛光过程中，抛光蜡、粉尘等杂质进入孔道或内腔，难以清理而影响后续加工及产品性能。

3.螺纹位专项防护：工件的螺纹部位需套装专用保护套，通过物理隔离方式，防止抛光蜡在螺纹间隙堆积。同时避免抛光过程中螺纹受到磨损、变形，保障螺纹的尺寸精度与装配功能不受影响。

4.“先进先出” 生产管控：产品抛光后需遵循 “先进先出” 原则，尽快衔接后续工序生产。抛光蜡在常温下易逐渐固化，尤其北方冬季气温较低，会加速抛光蜡硬化，增加除蜡难度，需格外强化生产节拍管控。

5.电镀前专项检验：电镀工序前需增设专项检验环节，对工件表面清洁度进行全面核查。若发现残留抛光蜡、油污等问题，需及时处理后再进入电镀环节，避免杂质污染电镀溶液，或导致镀层结合力不足、表面缺陷等电镀不良问题。

Part.04

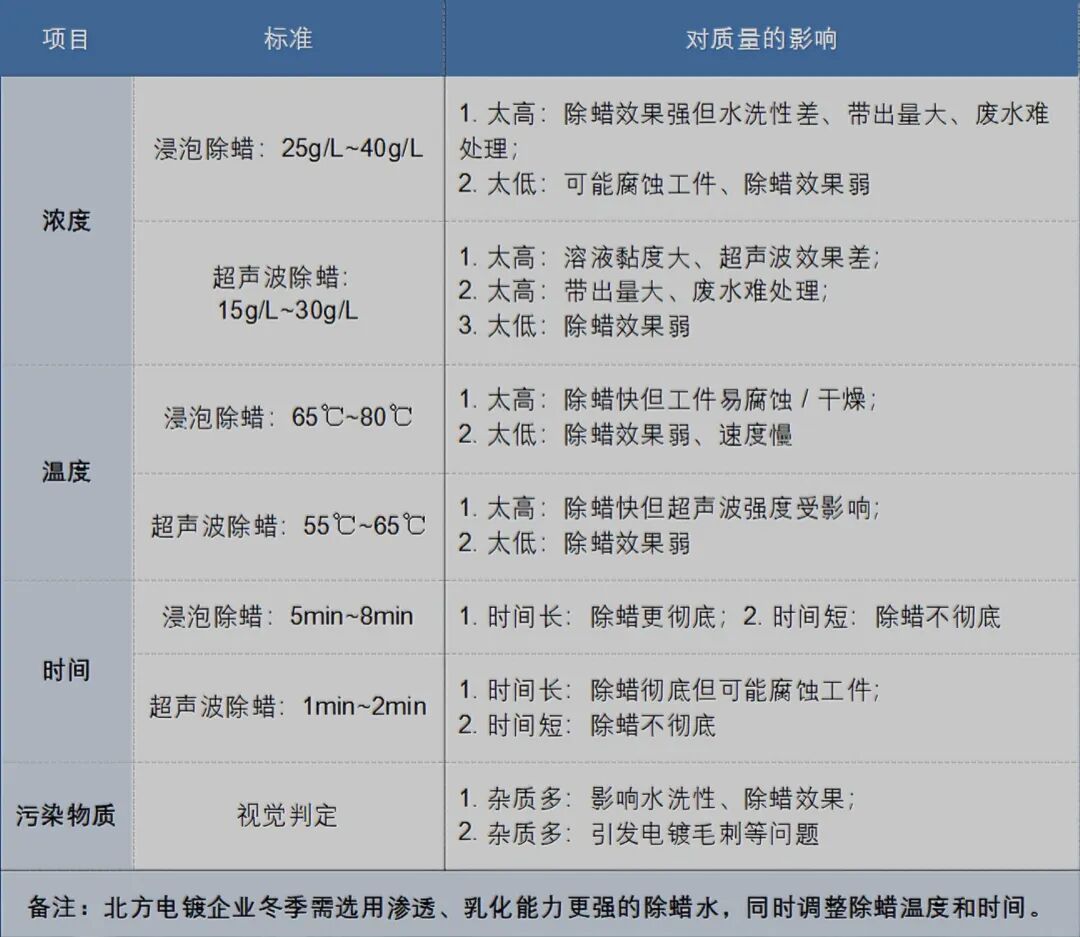

除蜡工艺维护注意事项

-END-

注:本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
