单金属电镀工艺与维护——镀铬

铬是极易在空气中自钝化的金属，在大气中可快速形成稳定的金属钝化层，因此镀铬层具备优良的防护性能。镀铬按用途与外观可分为防护-装饰性镀铬、普通镀铬、无裂纹铬、微裂纹铬、微孔铬、镀硬铬、乳白镀铬、松孔镀铬、黑铬等类型，各类镀铬的配方成分与核心特点基本一致。镀铬工艺的配方虽较为简单，但外观控制是电镀技术中的一大难题，需严格把控工艺范围与操作条件；同时，镀铬配方的电流效率极低，普通配方仅为8%~16%，即便添加催化剂也难以超过25%。三价铬镀铬配方因污染小、毒性低、镀液分散及覆盖能力好，成为镀铬技术的发展改进方向。本文先介绍普通镀铬工艺，三价铬镀铬将在另节说明。

Part.01

镀铬溶液的特性

1.铬酐与催化剂作用：镀铬液中的铬酐以重铬酸形式存在，若不添加硫酸等阴离子催化剂，电镀过程中仅阴极会产生氢气，并形成三价铬的碱式铬酸铬胶体膜（Cr(OH)CrO₄），此时仅有H⁺能够穿透膜层发生水解；加入硫酸根离子后，硫酸会进入膜孔促使膜分子溶解并生成Cr³⁺，膜孔变大后HCrO₄^-得以穿膜放电，金属铬原子便沉积于工件表面。

2.阳极选择：镀铬工艺不使用铬阳极，而是采用纯铅、铅合金（含锡6%~20%）、铅锑合金（含锑6%~8%）等不溶性阳极。这是因为镀铬液中的铬以六价形式存在，若使用金属铬阳极，其会溶解成三价铬，导致镀液性能恶化；其中，铅锡合金是最优的镀铬阳极，纯铅阳极的耐蚀性较差，而适当提高锡含量有助于抑制三价铬的形成。

3.主盐与温度：镀铬液以含氧酸为主盐，电流效率较低；由于电镀过程中电流大、槽电压高，镀液温度易快速上升，因此镀铬工艺的温度一般控制在36℃~45℃，当温度低于40℃时需借助冷冻机降温。

4.分散与覆盖能力：镀铬液的分散能力与覆盖能力极差，对于形状复杂的产品，需使用辅助阳极或保护阴极来改善电流分布。

5.搅拌限制：生产过程中不可对镀液进行搅拌，否则会导致电流效率降低，严重时甚至无法形成镀层。

6.断电影响：六价铬层极易钝化，电镀过程中不能断电，即便瞬间断电也会导致镀层发灰、发白。

7.电源要求：需使用波纹系数≤5%的低纹波直流电源，若电源波形较差，会导致镀层出现发灰、白斑等缺陷；整流器需远离大功率设备，以避免电磁干扰，必要时应加装滤波器。

8.镀槽材质：镀铬液的氧化性极强，不可使用PP材质的镀槽，一般选用PVC材质；降温或加温装置的材料则需选用铅、钛或PVDF。

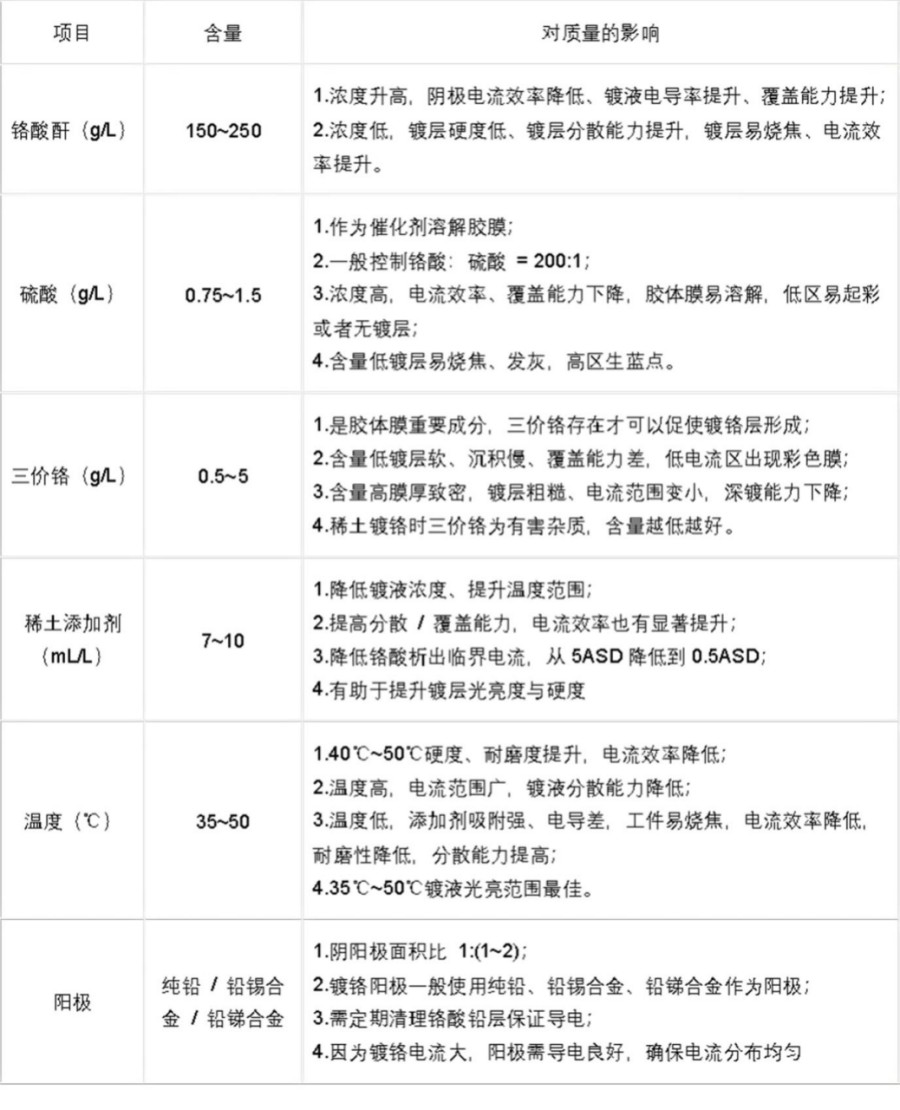

镀铬工艺配方分析

镀铬层属于不连续、疏松多孔的镀层，普通镀铬的厚度一般为0.2μm~0.8μm，腐蚀通常从镀层的孔隙或裂纹处开始；欧洲客户要求的SO₂腐蚀试验会检验镀层的连续性，因此需进行该试验的产品不可做镍封层，且微孔、微裂纹镀铬工艺不适用于含硫环境。

Part.02

装饰镀铬工艺日常维护

1.配方与添加剂控制：企业需根据产品类型与工艺要求选择合适的配方和添加剂，并建立相应的控制标准，日常生产中结合化验分析结果及时调整镀液成分。

2.铬酸与硫酸比例：普通镀铬液中铬酸与硫酸的比例一般为(150~220):1，需根据化验数据进行调整，比例异常会导致电镀出现不良现象。

3.硫酸含量控制：硫酸含量是镀液维护的关键指标，一般控制在1g/L~2g/L，添加时需仔细量取，若含量过量可加入碳酸钡以降低硫酸根浓度；此外，镀铬前的水洗工序需使用纯水，以减少硫酸根、氯离子、硝酸根等杂质带入镀液。

4.三价铬控制：普通镀铬液中的三价铬含量需≤3g/L，阴阳极面积比约为1:2（比值过低会导致三价铬含量下降，比值过高则会使其升高）；调整方式包括改变阳极数量或进行电解处理（当三价铬含量过高时，采用小阴极大阳极电解；含量过低时，添加草酸、乙醇等还原剂）。

5.活化处理：镀铬前的光亮镍层易发生钝化，需用低浓度铬酸进行活化处理以去除钝化膜；活化液中的有机物会逐渐累积，需定期更换或补加新液，否则会导致镀层起彩、出现蓝点。

6.镀镍后水洗：镀镍层易钝化，水洗工序需控制4~5次，经1~2次水洗后再进入镀铬槽；需注意的是，专用活化盐会改变镀液中的硫酸含量，使用时需加强管控。

7.电流控制：镀铬的临界电流较大，常用两段式或三段式供电方式，第一阶段采用低电流（为正常电流的50%~70%）冲击3s~5s，或先采用2~3倍于正常电流的密度；整流器需配备滤波器，以避免电流波动导致低电位区镀层出现雾状或烧焦现象。

8.整流器安装：整流器需远离大功率设备，防止电磁涡流导致镀层起彩、烧焦；波纹系数需≤5%。

9.阳极维护：阳极的分布与排列需匹配挂具的电流分布，定期清理铬酸铅层，当阳极出现局部腐蚀或钝化时应及时更换；建议阳极长度比挂具短150mm~200mm，且中部略作弯曲以形成均匀电场。

10.阳极状态观察：可通过气泡量判断阳极的导电情况，若铅阳极表面出现黄色膜层，则需对其进行清洗或更换。

11.铬酐回收：铬酸盐的消耗源于带出、挥发及镀层形成，其中有效消耗仅占30%，因此需做好回收工作（镀铬后第一槽回收槽不加水，生产过程中持续进行回收），以减少铬酐损失。

12.铬雾处理：镀铬时阴阳极会产生大量铬雾（具有强腐蚀性与毒性），装饰镀铬液中需添加铬雾抑制剂，但镀硬铬与尺寸镀铬时不能添加（否则会导致氢气泡滞留，产生麻点）；镀槽需配备抽风装置以处理铬雾。

13.杂质处理：镀液腐蚀性强，工件易溶解产生金属杂质，需及时打捞工件；金属杂质可通过素烧筒电解、离子交换树脂去除，若杂质超标，则需更换部分镀液并补加相关成分。

14.大件电镀：对于铸造或锻造大件、尺寸修复电镀，不建议带电入槽，以免出现结合力不良、产品烧焦等问题。

15.复杂工件：需设计象形阳极、辅助阳极或保护阴极，以改善分散与覆盖能力，避免漏镀、烧焦现象。

Part.03

镀铬溶液的杂质处理

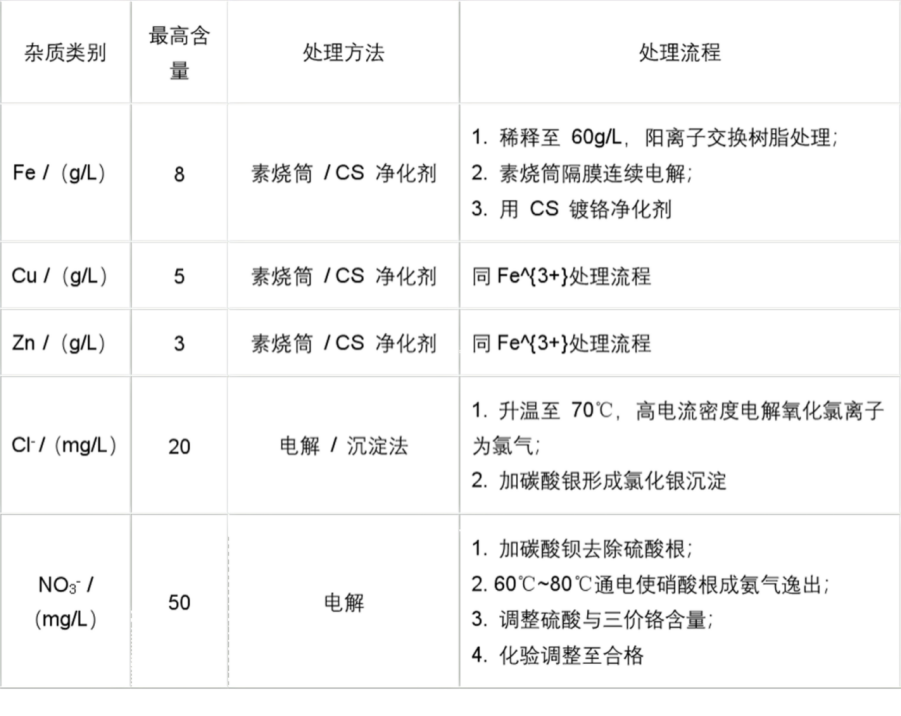

镀铬液对杂质的容忍度随铬酐含量升高而增加，低浓度镀液对杂质更为敏感，常见杂质处理方法见表：

镀铬液为强氧化性配方，腐蚀性极强，操作人员需佩戴劳保用品；六价铬对环境危害较大，生产中需减少镀液流失与污染物带出，以降低其对环境和人体的伤害。

-END-

注：本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
