单金属电镀工艺与维护——硫酸盐镀镍

镀镍应用极为广泛，既可作为防护装饰性镀层，也可充当功能性镀层。早期因镀镍层孔隙率较高，需将厚度控制在 25μm 以上才能实现无孔防护；较薄镍层需后续镀铬增强防护。随着电镀添加剂行业发展，镀镍层致密度提升、孔隙率降低，多数行业仅要求镀层厚度≥5μm 即可满足常规防腐需求。镀镍工艺应用广泛、技术成熟，本文聚焦普通硫酸盐镀镍，读者可延伸至其他镀镍配方研究。

Part.01

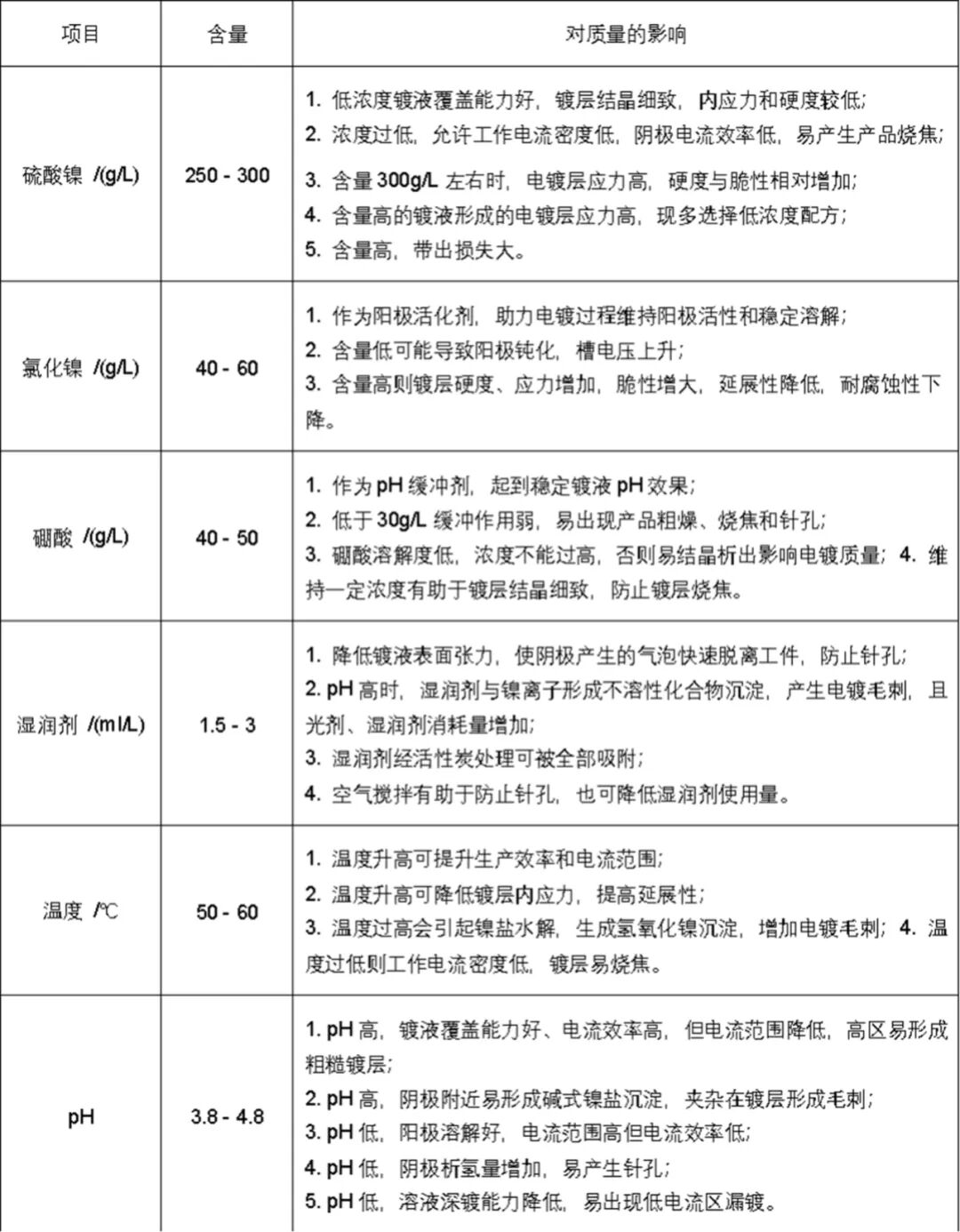

硫酸盐镀镍溶液成分组成及其对电镀质量的影响

其他镀镍工艺的成分组成与作用原理，与硫酸盐镀镍大致相同，可参考本节分析延伸应用。关于镀镍浓度控制的绝对标准与相对标准，可查阅电镀溶液 SPC 控制相关内容。

Part.02

硫酸盐镀镍溶液的日常维护

1.企业需结合产品特性、品质要求与电镀线设计方案，选择适配的电镀配方与工艺，建立镀镍溶液成分的控制范围与标准，并分析各成分的比值（相对含量）及对应的控制标准。

2.建立完善的化验分析机制，每日对镀液主盐成分进行检测并及时补加，确保成分稳定；电镀工程师需持续统计主盐添加数据，通过长期的统计分析，将主盐补加流程转化为标准化的日常维护习惯，助力镀液的均衡稳定管理。

3.生产过程中需严格控制温度、pH值、电流密度等关键电镀参数，这些指标直接影响镀层的外观、致密度与结晶状态，在多层镍电镀工艺中还可能影响镀层间的结合力。

4.镀液中各类添加剂的功能存在差异：柔软剂可提升镀液的深镀能力与走位效果；辅助剂能够调整镀液的分散性能、减少麻点产生；湿润剂有助于降低镀液表面张力、消除针孔缺陷；光亮剂则用于增加镀层的光泽度。现场工程师需统计添加剂的消耗量，明确消耗标准与控制“中心线”（正常/异常状态下的控制基准），并依据试片分析结果适量调整添加剂用量，避免添加剂不足或过量。

5.部分企业为追求产品光亮度与生产效率，会缩短镀镍时间、提高光亮剂浓度，此举易导致镀层应力增大、脆性升高、致密度下降，从而大幅降低防腐性能。汽车配件、摩托车配件电镀行业的镀镍时间通常较长，光亮剂添加量较少且均衡，产品呈现“白亮”状态即可满足防腐要求；若产品出现“青光”状态，则表明镀液中光亮剂含量偏高，镀层的防腐性能也会随之降低。

6.电镀过程中，挂具掉落、工件带入的固体杂质，以及空气带入、阳极溶解产生的阳极泥等颗粒杂质，是导致电镀毛刺的主要原因。镀镍溶液需配备连续过滤装置，过滤量控制在10-12次/小时，过滤精度为1-5μm；现场作业人员需定时检查过滤机运行状态，及时排空内部空气，防止大量被泵打碎的气泡进入电镀槽，吸附在工件表面形成针孔或麻点。

7.电镀过程中光亮剂分解会产生有机物，打气搅拌也可能带入空气中的油污，导致镀液中有机杂质积累，影响电镀质量。因此，镀液需在连续生产过程中进行活性炭处理，定期添加少量双氧水，以吸附镀液中的有机物；建议电镀线的活性炭处理频率为每2天1次，充分保障电镀液的洁净度。部分企业会在过滤机中加入少量活性炭，通过镀液循环实现有机物处理，效果较为显著。

8.定期检查阳极镍板的剩余量，按时补加镍板并维持阳极槽“八分满”的状态；补加镍板前需进行除油、酸洗处理，避免带入有机杂质与金属杂质，建议在非生产时段补加镍板，大量补加后需进行电解处理方可投产，以防产生较多毛刺问题。

9.多种金属会在镀镍溶液中溶解，形成的金属离子吸附在产品表面易产生电镀毛刺；需及时打捞掉落的工件，并对溶液进行连续电解处理，维持金属杂质的低含量状态。

10.镀镍溶液会因产品溶解、外界带入等因素积累金属杂质，需进行连续小电流电解处理；建议在日常维护中开展连续低电流电解，控制电压在1.5V左右，既能有效去除金属杂质，又能使溶液中的固体颗粒物沉积在电解片上，减少电镀毛刺的产生。破损的阳极袋需立即更换（建议更换频率为每6个月1次）。

11.电镀过程中，工件掉落、带入的颗粒物，挂具屑、空挂钩形成的电镀颗粒结晶，以及灰尘、阳极泥等杂质会在镀液中逐渐积累，导致电镀毛刺增多，因此需定期清槽并彻底过滤镀液；常规镀液建议每周清槽1次，锌合金/铝合金电镀工艺则建议每日清槽1次。

12.多层镍电镀企业常面临半光镍后镀镍工艺槽主盐浓度升高的问题，且回收存在阻碍。建议在半光镍后的镀镍工艺槽中采取减少阳极镍离子溶出的措施（如缩小阳极面积、用不溶性阳极替代镍阳极），以维持主盐浓度稳定，同时实现镍后水洗工序中镍盐的回收。

Part.03

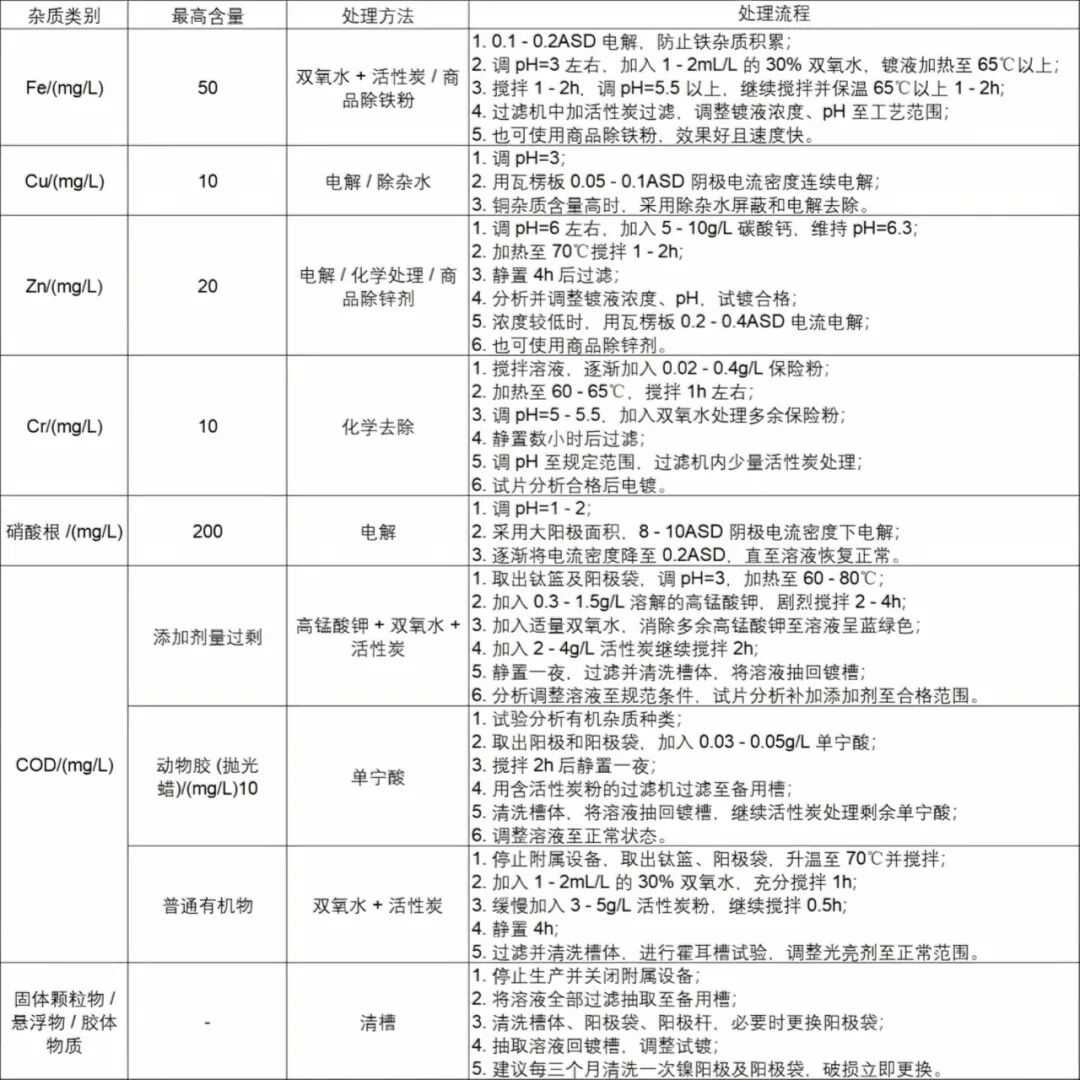

镀镍工艺杂质含量标准及杂质处理方法

镀镍工艺种类繁多，目前广泛应用的有预镀镍、暗镍、半光亮镀镍、全光亮镀镍、高硫镍、镍封、高应力镍、黑镍、枪色镍、珍珠镍、氨基磺酸镀镍等，不同工艺适配不同产品及电镀环境，但基本维护方法一致，实际维护需结合生产情况灵活调整。

-END-

注：本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
