铜合金基材上电镀的常见工艺流程

本文以卫浴铜合金产品为核心研究对象，系统梳理铜合金基材电镀的核心流程、各工序质量影响因素、工艺设计要点、品质要求及现场控制规范，形成覆盖生产全流程的技术与管理体系，为电镀行业实际生产提供参考。

Part.01

铜合金电镀核心流程与整体要求

（一）核心工艺流程

线外除蜡→除蜡→超声波除蜡→超声波除油→化学除油→超声波除油→阴极电解除油→阳极电解除油→活化→整平光镀→全光镀→活化→镀铬→铬还原→烘干检验

（二）生产管理原则

卫浴铜合金产品加工环节多、形状复杂，各工序均直接影响电镀“质量表现”。电镀技术人员需主动解决产品设计与加工中的 “非电镀技术问题”，通过工序间协同协作，实现产品质量最优、综合成本最低的目标。

Part.02

各加工工序对电镀质量的影响

（一）成型工序

1.铸造工序

•核心问题：铸造裂纹、砂孔占电镀不良的 15%，是铸造类产品良品率低的主因；砂芯铸造导致产品内腔光洁度差、清洗困难，砂芯水分超标引发电镀针孔 / 气孔；内腔砂粒、石墨残留造成电镀毛刺；铜材成分 / 杂质控制不当影响镀层结合力；铜含量低于 59% 或工艺温度失控引发 “偏析”，增加电镀难度；低铅铜铸造易产生裂纹、电镀 “挂灰”。

•解决措施：铸造后喷砂 / 机械处理减少砂孔；控制砂芯存放湿度在 50%~70%；采用细砂铸造并优化产品内腔设计，便于清洗；严格分拣废料、按比例配料，降低铜水杂质；针对低铅铜调整活化液成分与浓度。

•砂处理技术：机械清砂 + 化学清砂（氢氟酸 + 硫酸，需添加缓蚀剂）；等离子清洗技术（环保，兼具除砂、抛光效果）；BH-6 酸性除油工艺（针对轻微砂迹）。

2.锻造 / 锻打加工

•核心问题：锻打氧化层导致电镀外观缺陷、雾状镀层；工艺参数失控产生裂纹；模具润滑油形成的碳化物 / 氧化层影响镀层结合力。

•解决措施：提高活化液浓度、延长阴极电解除油时间，避免使用阳极电解除油；严重氧化件经电镀锌后二次抛光；抛光前加强碱性除油 + 强酸性去氧化膜，去除矿物油与碳化物。

（二）机械加工方式

1.切削 / 钻孔

•核心问题：铜屑残留造成电镀毛刺；乳化液 / 切削液形成顽固油垢；螺纹 / 定位盲孔残留抛光蜡、粉尘，引发镀层麻点与溶液交叉污染。

•解决措施：彻底清理铜屑与切削液；采用“塞孔” 抛光法避免杂质进入盲孔。

2.焊接工序

•核心问题：焊接缝藏液导致镀层起泡、结合力差；助焊剂残留引发电镀毛刺；高温焊接形成的氧化层 / 碳化物难以去除；低温焊锡焊接易导致镀层脱胶。

•解决措施：焊接后立即热水清洗助焊剂；采用银铜焊料替代锡焊；新增除焊剂工序（推荐“硫酸 + 双氧水” 工艺，环保且效果好）；优化产品设计，确保水洗顺畅。

3.抛光工序

•核心问题：抛光前除油不彻底形成顽固油垢；人工抛光的砂纹、砂孔被抛光蜡掩盖，电镀后暴露；抛光轮线速度失控产生细划痕；抛光蜡选择不当导致除蜡困难；内腔 / 盲孔残留铜粉、布毛引发镀层麻点。

•解决措施：严格执行“初砂 + 中砂 + 细砂 + 抛光 + 精光” 流程；选用易清除的抛光蜡（白蜡、绿蜡）；抛光后立即清理蜡垢，螺纹处使用保护套；对内腔、盲孔采用人工冲水清理。

（三）加工工序质量控制策略

1.产品设计阶段：充分考虑电镀工艺要求，规避结构缺陷，加强电镀工程师与设计人员的沟通。

2.试制阶段：记录试制过程中的问题，优化设计与工艺流程，为量产奠定基础。

3.生产执行阶段：破除部门“山头主义”，严格按工艺规范作业，建立工序间质量反馈机制。

4.检验与自检：增设关键检验节点，快速定位问题并采取补救措施，降低质量损失。

5.辅助工艺优化：针对特殊产品增加除油、除氧化工艺，降低电镀工序负担。

Part.03

铜合金电镀工艺设计关键要点

1.设备与水洗系统设计

•电镀线设备需评估恶劣工况适应性，避免设备老化影响质量稳定性；

•增大水洗流量，针对复杂内腔产品增设在线冲水，辅以人工冲水，解决内腔清洗不净与溶液交叉污染问题。

2.前处理工艺优化

•配置超声波设备，将除油工序改为“浸泡 + 循环搅拌”，提升内腔除油效果；

•加装过滤机分离前处理溶液中的污染物，延长溶液使用寿命、提升抗污染能力。

3.缺陷补救方案

针对铸造砂孔、裂纹等材质缺陷，采用“抛光 + 厚镀酸铜 + 二次抛光电镀” 的方式掩盖缺陷，满足客户质量要求。

4.电镀参数控制

•镍、铬电镀需预留充足时间，避免高电流密度导致的镀层质量问题；

•引入酸性除油、酸性电解活化工艺，优化内腔清洗效果，兼具节能优势。

5.挂具设计要求

挂具设计需兼顾内腔除油、残液残留、电流分布等因素，其设计水平直接决定产品电镀质量与工艺稳定性。

6.不良品处理原则

铜合金产品返工超 3 次后，锌、铝会发生化学腐蚀产生蚀孔，此类产品需直接报废，不可继续返工。

7.简易产品电镀管控

无抛光要求的简易产品易因矿物油残留、氧化层清理不净，导致镀层结合力差或电镀溶液污染，需重点管控前处理环节。

Part.04

卫浴铜合金电镀品质要求

（一）核心技术指标

•镀层厚度：Ni≥5μm、Cr≥0.2μm；

•结合力：250℃烘烤 1h 后立即放入冷水，测试合格；

•盐雾测试：24h ASS、4~8h CASS 测试通过；

•外观：符合客户定制的外观收标标准与限度样板。

（二）工艺组合选择

•采用“双层镍 + 铬” 镀层结构，可满足上述品质要求；

•实际生产中常将双层镍设计为“半光：全光 = 4:6”，在满足测试与外观要求的前提下，降低镀层厚度与电镀时间，控制生产成本。

Part.05

铜合金电镀现场工艺控制规范

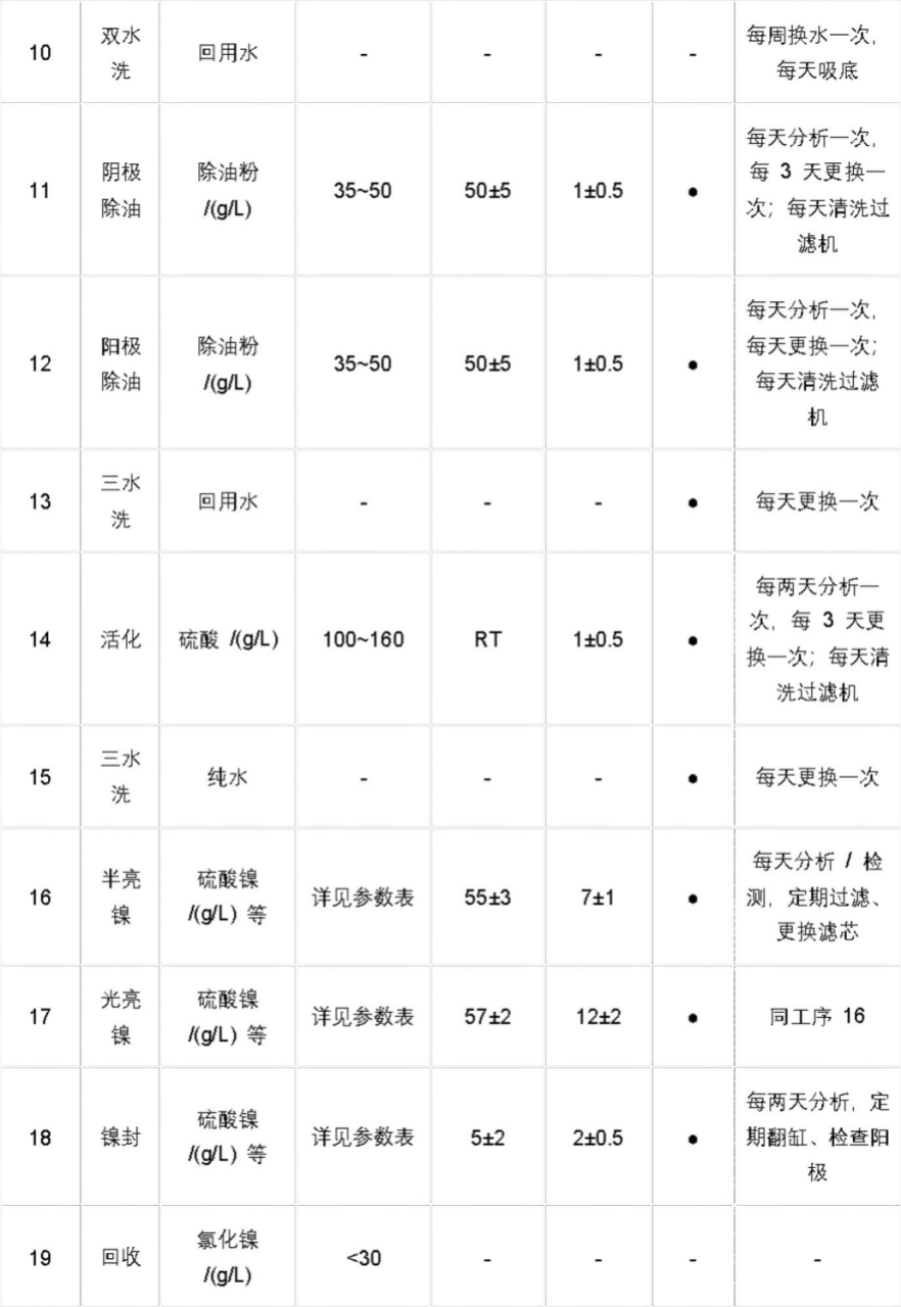

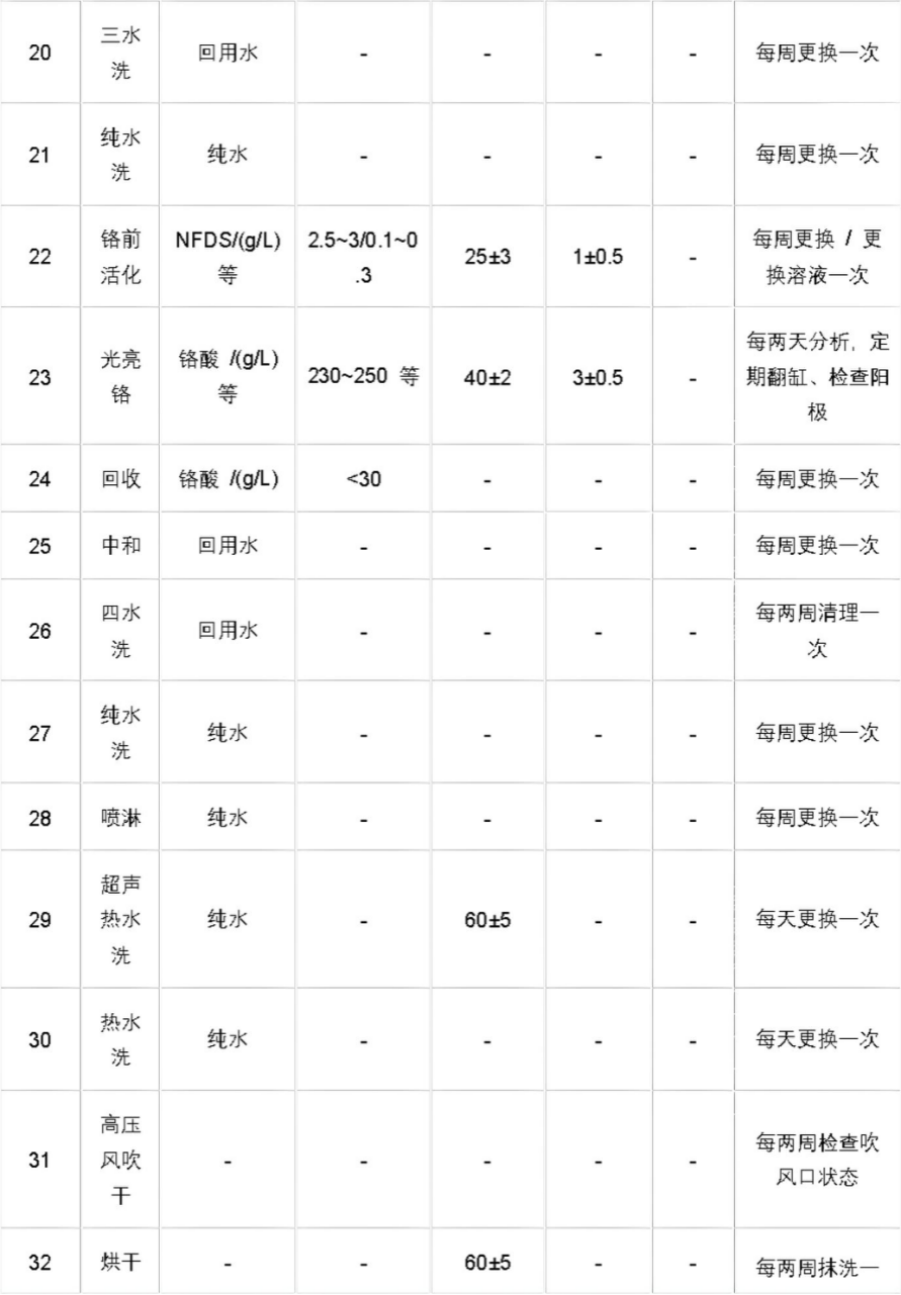

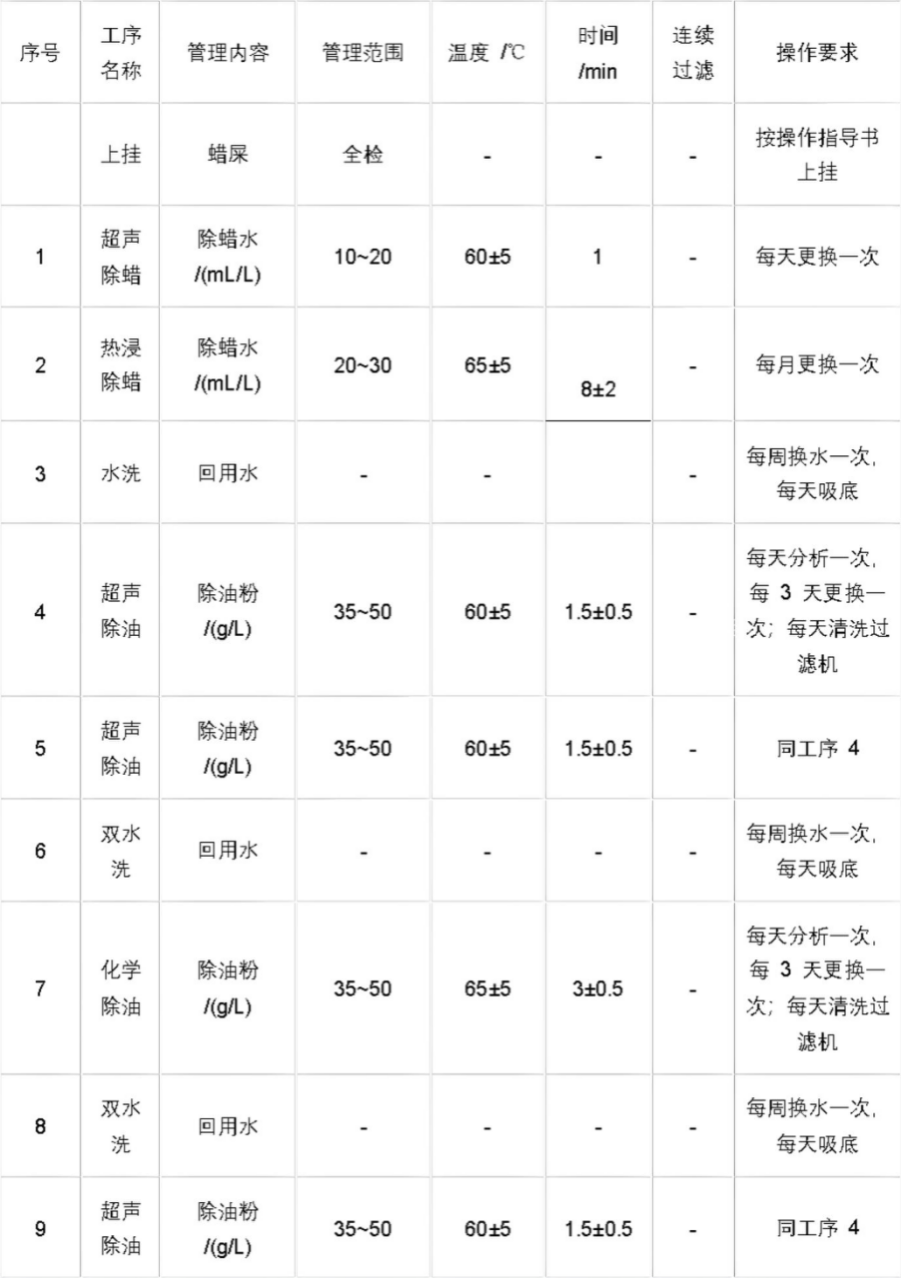

适用于 Ni、Cr 镀层的铜合金电镀线，核心工序管控参数与操作要求如下：

注：半亮镍、光亮镍、镍封、光亮铬的具体化学参数（如氯化镍、硼酸、光亮剂等）需结合实际生产配方调整，操作中需严格执行溶液分析、过滤与阳极维护要求。

Part.06

行业发展与改进建议

（一）行业现存痛点

多数企业仅从自身部门角度处理问题，工序间内耗严重，导致制造成本高、利润率低（加工企业利润率多为 3%~5%）；电镀工序一次良品率仅 85% 左右，成为质量控制难点。

（二）核心改进方向

•企业管理者需树立质量全局意识，各工序共享质量信息，协同解决内腔残留等核心技术问题；

•从产品设计、加工全流程提升一次良品率，减少工序内耗；

•电镀线设计需兼顾针对性与灵活性，前处理工艺需长于其他基材，重点解决内孔除油、清洗不净问题；

•借鉴先进技术与管理经验，推动工艺标准化、精细化，提升企业综合竞争力。

-END-

注：本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
