锌合金基材上电镀的常见工艺流程

锌合金凭借加工成型便捷、成本可控等优势，广泛应用于卫浴洁具、汽车零部件、精密五金件等领域。然而，其电镀过程中频发的镀层起泡、砂眼缺陷、结合力不足等问题，严重影响产品合格率与使用寿命。核心诱因在于锌合金的两性金属特性—— 既易受强酸腐蚀，又不耐强碱侵蚀，且压铸件表面致密层厚度仅为 0.05-0.1mm，工艺控制稍有偏差即可能导致基体失效。本文从材质本质特性出发，系统拆解工艺流程、加工影响因素、工艺维护要点及技术发展方向，为行业从业者提供可落地的技术解决方案。

Part.01

锌合金材质核心特性（电镀工艺设计基础）

锌合金电镀的技术难点源于其固有材质属性，精准把握这些特性是优化工艺的前提：

1.两性腐蚀敏感性：锌作为两性金属，在强酸性环境中易发生“富锌相” 优先溶解，在强碱性体系中则出现 “富铝相” 选择性腐蚀，因此前处理、活化等环节需严格规避强碱强酸型配方。

2.表面致密层脆弱性：锌合金压铸件表面致密层厚度仅 0.05-0.1mm，抛光过程中若力度过大或抛光轮线速度超标，易造成致密层破损，暴露内部疏松组织，直接引发镀层起泡、脱落。

3.氧化与偏析倾向性：锌合金在自然环境中易发生氧化反应生成“白锈”，压铸过程中因锌、铝元素凝固温度差异，易产生 “富铝区”“富锌区” 局部偏析，给后续电镀均匀性带来隐患。

4.污染物残留风险：尽管锌合金产品结构相对简单，无复杂盲孔设计，但抛光蜡残留、脱模剂过量使用等问题，易导致前处理清洗不彻底，影响镀层结合力。

⚠️ 技术要点：适用于电镀的锌合金材料，压铸时回炉料与新料配比需控制在 30% 以内，过量杂质会显著降低镀层与基体的结合强度，增加失效概率。

Part.02

核心工艺流程及技术参数（标准化作业指南）

锌合金电镀的技术核心在于“温和前处理 + 高覆盖底层电镀 + 精准后续镀覆”，以下为经工业验证的标准化流程及关键控制参数：

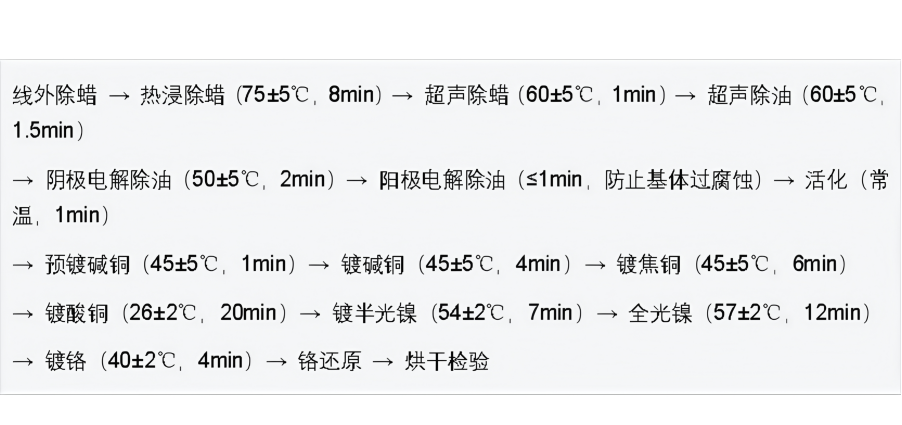

（一）标准工艺流程及参数规范

（二）各环节技术控制要点

1.前处理工艺（除蜡除油核心环节）

◦除蜡处理：采用弱碱性除蜡水（浓度 20-30mL/L），严禁使用三氯乙烯（环保不达标且存在职业健康风险）；抛光后需趁热采用软质工具清理残留蜡质，避免蜡垢嵌入产品凹部形成顽固污渍。

◦除油工艺：采用“超声波除油 + 电解除油” 组合方案，除油粉浓度控制在 35-50g/L，温度维持 50-60℃，总处理时间不超过 5min，防止基体发生过腐蚀。

◦活化处理：选用专用酸盐溶液（浓度 30-50g/L），常温下处理 1min，以产品表面出现轻微均匀气泡为终点，避免酸度过高导致基体腐蚀。

2.底层电镀工艺（防腐蚀防护关键）

锌合金基体无法直接进行酸铜、镀镍等后续工艺，需通过底层电镀构建防护屏障：

◦预镀碱铜 + 镀碱铜：氰化亚铜浓度 20-35g/L、氰化钠 6-11g/L、氢氧化钠 10-20g/L，两层镀层累计厚度不低于 5μm，确保深孔、盲孔等复杂部位完全覆盖。

◦镀焦铜工艺：焦磷酸铜 25-35g/L、焦磷酸钾 260-300g/L，体系 pH 值 8.5-9.0，处理时间 5-8min，既增强镀层结合力，又能隔绝后续酸性镀液对基体的腐蚀。

3.后续镀覆工艺（性能与外观控制）

◦镀酸铜：硫酸铜 180-220g/L、硫酸 60-80g/L、氯离子 80μL/L，每日需清理槽内固体颗粒物，若发生产品掉缸需立即打捞，防止锌离子污染镀液。

◦镀镍工艺：半光镍体系温度 54±2℃，硫酸镍 280-320g/L、氯化镍 40-50g/L、硼酸 40-50g/L；光亮镍体系温度 57±2℃，硫酸镍 260-280g/L、氯化镍 45-55g/L、硼酸 40-45g/L，光亮剂浓度控制在 0.3-1.0mL/L，避免镀层脆性增加。

◦镀铬工艺：铬酸 230-250g/L、硫酸 0.8-1.4g/L，铬酸与硫酸配比控制在 180-220:1，挂具设计需优化排气结构，防止镀层出现露黄、烧焦缺陷。

Part.03

加工环节对电镀质量的影响机制（源头控制要点）

电镀失效问题多源于前期加工环节的隐患，需从压铸、抛光、机械加工三方面建立管控体系：

（一）压铸环节关键控制点

1.温度与压力控制：模具温度需维持在 180-220℃，压铸压力根据产品结构动态调整，避免因模具温度过低或压力过大导致产品内部应力集中，电镀过程中应力释放引发镀层起皮。

2.脱模剂管控：优先采用无脱模剂压铸工艺，确需使用时选择高纯度环保型脱模剂，用量控制在 0.5g/m² 以内，过量脱模剂残留会导致前处理清洗困难，引发镀层起泡。

3.致密层质量控制：通过优化压铸排气系统，确保产品表面致密层厚度不低于 0.08mm，避免出现缩孔、疏松等缺陷，此类材质缺陷无法通过后续电镀修复。

（二）抛光环节技术规范

1.工艺参数控制：抛光轮线速度不超过 2100m/min，采用轻柔抛光方式，避免致密层破损。

2.抛光蜡选用：优先使用黄蜡或白蜡，采用“少用勤补” 原则，抛光后立即用软质工具清除残留蜡质，禁止使用报纸包装（报纸吸潮且油墨含铅，易加速产品氧化）。

3.抛光轮选型：选用布轮进行抛光作业，避免使用硬质磨轮，防止产品表面产生密集麻点。

4.存放条件：抛光后产品需在干燥环境中存放，存放周期不超过 24h，避免氧化后活化处理不彻底。

（三）机械加工环节注意事项

1.盲孔与深孔处理：深度超过 5mm 的盲孔、深孔，电镀前需进行塞孔防护，避免镀液残留引发内部腐蚀，产生毛刺缺陷。

2.乳化剂选择：机械加工时选用易清洗型乳化剂，加工后采用热水冲洗，防止乳化剂与抛光蜡形成复合油垢，增加前处理难度。

Part.04

工艺维护技术体系（良品率提升关键）

锌合金电镀工艺维护的核心原则为“温和处理、清洁管控、参数稳定”，建立分级维护机制如下：

（一）每日维护清单

1.槽液浓度检测：对除油液、活化液、碱铜槽、酸铜槽等关键槽液进行浓度分析，及时补充原料，确保参数在工艺范围内。

2.槽体清洁：清理酸铜槽、镀镍槽内的固体颗粒物及阳极泥，检查阳极表面状态，确保电极接触良好。

3.清洗系统维护：更换纯水清洗槽水体，清洗过滤机滤芯，保证清洗效果。

（二）每周维护清单

1.槽液净化：对碱铜槽、焦铜槽、镀镍槽进行翻缸过滤，去除槽内悬浮杂质。

2.挂具维护：检查挂具镀层附着状态，清除脱落镀层及附着物，必要时进行更换。

3.添加剂管控：采用霍耳槽试验检测镀镍槽光亮剂效果，根据试验结果精准补充。

（三）每月维护清单

1.槽液大处理：对所有镀槽进行全面净化处理，更换老化槽液（除蜡槽每月更换 1 次，除油槽每 3 天更换 1 次）。

2.设备校准：更换过滤机滤芯，检查阳极袋完整性，校准温度仪、pH 计等检测仪器，确保测量精度。

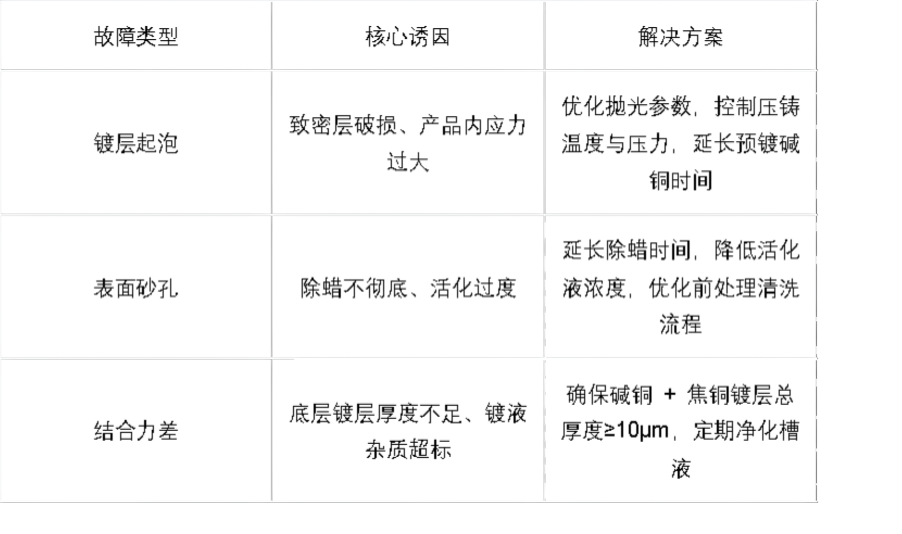

（四）常见故障排查方案

Part.05

锌合金电镀技术发展趋势

1.无氰化替代技术：氰化镀铜工艺因毒性大、环保风险高，逐步被无氰碱性镀铜技术替代，目前成熟方案的良品率已达 95% 以上，成为行业发展主流。

2.前处理工艺优化：采用“低温长时” 替代传统 “高温短时” 除油方案，除油温度从 80-90℃降至 50-60℃，处理时间延长至 8-10min，在保证除油效果的同时降低能耗，减少基体腐蚀。

3.材质替代与防护升级：锌合金替代铜合金的应用场景不断扩大，针对内腔腐蚀问题，开发“内腔喷涂粉末涂料 + 固化 + 电镀” 复合防护工艺，有效提升内腔防腐性能。

4.超声波应用规范：鉴于锌合金材质特性，避免使用高强度超声波除油，推荐采用传统搅拌除油或弱功率超声波（功率≤300W）处理，且时间控制在 1min 以内，防止致密层破损。

结语

锌合金电镀的技术核心在于“顺应材质特性、精准控制细节”，通过温和前处理避免基体腐蚀，以高覆盖底层镀层构建防护屏障，借助标准化维护确保工艺稳定。只要严格遵循本文所述的工艺参数、加工管控及维护要点，即可有效解决起泡、砂孔、结合力差等常见问题，将产品良品率稳定在 95% 以上。

若在实际生产中遇到具体技术难题，欢迎在评论区留言交流，我们将提供针对性解决方案。欢迎转发分享给行业同仁，共同推动锌合金电镀技术的规范化发展。
