Part.01

焦磷酸盐镀铜工艺特点说明

1.工艺特性：镀液为近中性，具备工艺简单、稳定，电流效率、深镀与均镀能力优异的特点；弱碱性镀液对金属腐蚀小，可作为锌合金、铝合金、塑料电镀的打底镀层，钢铁件电镀需先预镀碱铜增强结合力。

2.工艺应用：在五金电镀中常作为氰化镀铜 / 氰化镀铜金底层后的中间过渡层，能避免后续酸铜电镀对底层的腐蚀；部分企业因焦铜废水处理难，尝试碱铜直转酸铜工艺，但盲孔深的锌合金产品仍需镀焦铜底层。

3.塑胶电镀风险：化学沉镍后直接镀酸铜易出现导电不良、镀层麻点等问题，增加焦磷酸铜电镀工序可及时排查问题、提升良品率。

4.镀液维护：日常仅需加少量开缸剂，无需额外光亮剂；焦磷酸钾含量异常会引发水解问题，导致镀液深镀能力下降、镀层粗糙及产品漏镀，需重点预防。

5.环保与成本：工艺存在废水处理难的环保问题，部分企业用暗镍替代焦铜 / 氰化镀铜，虽解决环保问题但成本上升；“铝轮毂” 电镀企业改用焦磷酸铜或碱性无氰镀铜层，可有效控制成本。

Part.02

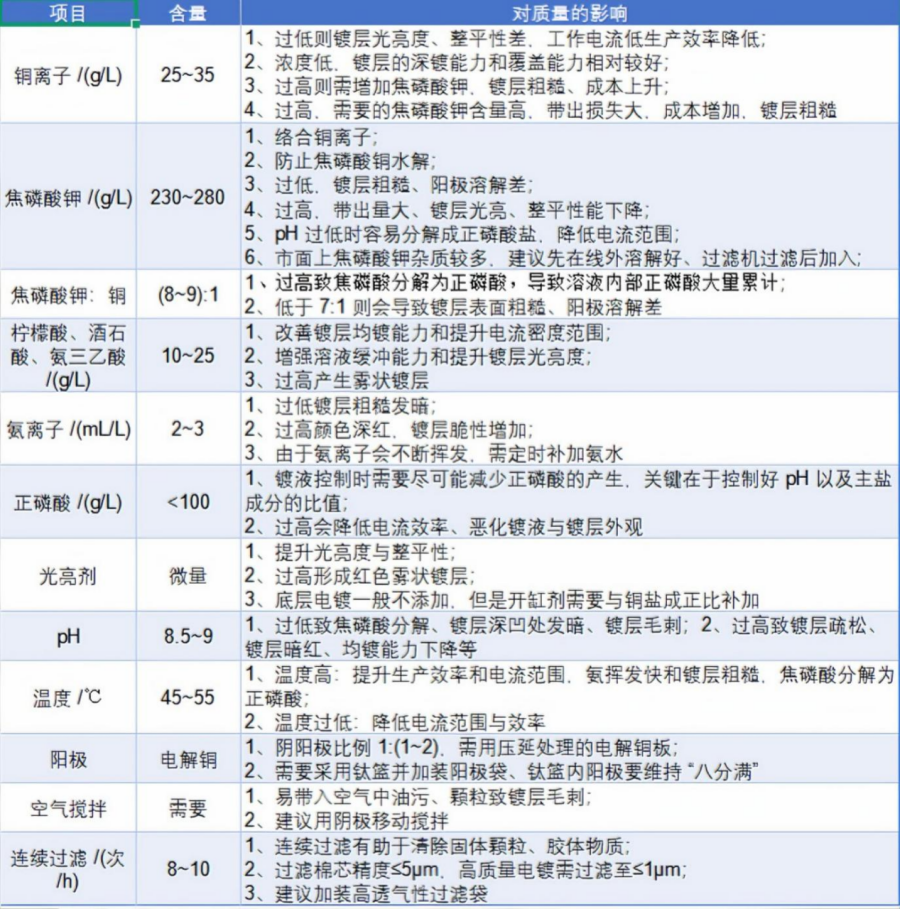

焦磷酸镀铜溶液中不同成分的作用与影响

镀液控制标准

1.绝对含量：焦磷酸铜 25~35g/L（最佳 30g/L）、焦磷酸钾 240~280g/L（最佳 260g/L）、氨离子 2~3mL/L（最佳 2.5mL/L）。

2.相对含量：焦磷酸铜∶焦磷酸钾 = 30∶260、焦磷酸铜∶氨离子 = 30∶2.5、焦磷酸钾∶氨离子 = 260∶2.5。

Part.03

焦磷酸镀铜溶液日常维护要点

1.水洗与除氰：严控前道水洗的水质和水洗效果，氰化镀铜后需定期用双氧水去除镀液中残余氰化物，避免氰化物导致镀液恶化、影响电镀质量。

2.水质要求：电镀用水需按阳极用水标准管控，水质过硬（钙镁离子含量高）会引发镀层麻点等问题，建议使用纯水。

3.成分比值控制：根据产品类型调整焦磷酸钾与铜的比值，电镀五金类产品控制在（7~9）∶1，塑胶类产品控制在（8~11）∶1；铁件电镀需先预镀碱铜保证结合力，具体比值依产品材质和形状评估。

4.成分化验与调整：建立镀液成分化验手段，实时监控主成分含量，依据分析结果在工艺范围内调整成分浓度和比值。

5.开缸剂管控：每日进行试片分析，根据试片高低区状况判定开缸剂和镀层问题，按主盐添加比例补充开缸剂，维持其浓度稳定。

6.原料添加规范：焦磷酸钾、焦磷酸铜等工业产品需经溶解、过滤后加入镀液，避免杂质引入导致镀层毛刺；添加主盐需经小电流电解后再正常生产，防止镀层麻点、毛刺。

7.有机杂质处理：定期在过滤机中加入活性炭进行连续过滤，去除镀液中的有机杂质，24h 连续生产线使用活性炭滤芯更便捷。

8.镀液杂质清理：焦磷酸盐镀液易累积油污、胶体、正磷酸等杂质，需定期清理阳极袋表面黏状物，避免影响镀层质量。

9.pH 与温度控制：严格把控镀液 pH（8.5~9）和温度（45~55℃），pH 建议用氢氧化钾和聚磷酸调整，确保工艺参数在规定范围。

10.氨水补加：氨离子易挥发，需根据实际消耗统计制定添加标准，按“少勤加” 或 “定时定量” 原则补加，稳定氨离子浓度。

11.过滤与清洁：电镀过程会带入灰尘、油污，需保持过滤设备运行，下班前清洗过滤材料并对工件小电流电解；滤材使用 1~2 个月后更换。

12.阳极选择与使用：优先选用经压延处理的电解铜板作为阳极，避免使用电解铜粉；同一电镀线勿混用电解铜和磷铜阳极，防止工艺混乱。

13.镀液清槽过滤：定期对镀液进行全过滤，去除固体颗粒杂质；未连续过滤的镀液需定期清槽，避免杂质干扰电镀效果。

14.过滤材料选用：焦铜镀液为碱性，需使用耐碱材质的阳极袋、过滤袋（如尼龙 / 涤纶），禁止使用耐酸滤袋，防止滤袋腐蚀污染镀液。

15.镀液参数管控：控制镀液成分、pH 值在工艺范围，避免因参数超标形成疏松镀层；若焦铜层活化后出现腐蚀，需调整主盐比例并严控 pH，必要时取消活化直接电镀酸铜。

Part.04

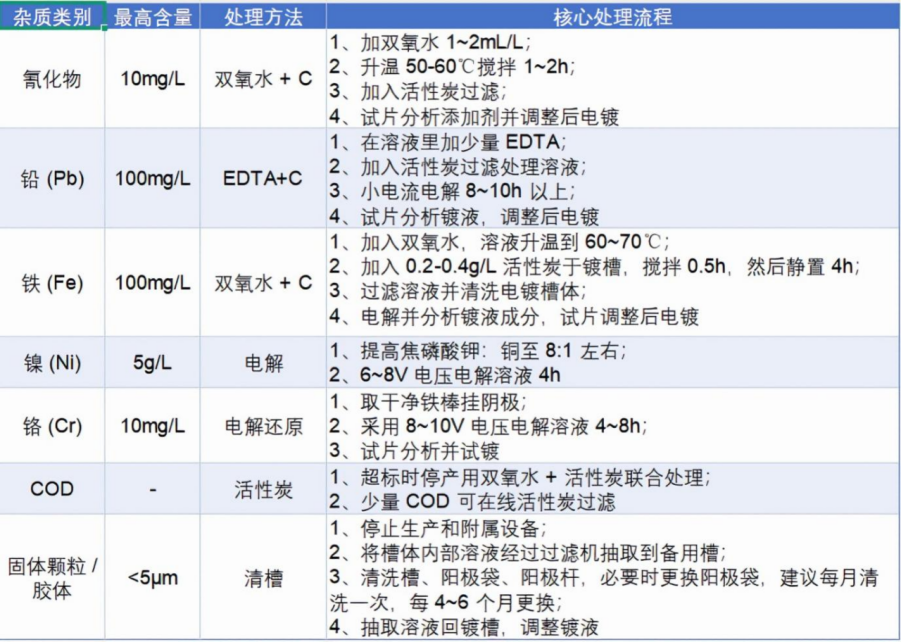

焦磷酸镀铜溶液的杂质含量标准与处理方式

-END-

注：本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
