单金属电镀工艺与维护——硫酸盐镀铜

Part.01

硫酸盐镀铜工艺的特点

硫酸盐全光亮镀铜具有整平性佳、镀层光亮柔软、孔隙率低等优点，广泛用作中间镀层。后续进行电镀镍/铬处理，可实现防腐装饰效果，同时该工艺也应用于仿古红铜工艺。2005年后，受镍价持续攀升影响，“厚铜薄镍”镀层结构被广泛采用，既满足了外观装饰需求，又能降低生产成本，进一步拓展了该工艺的应用范围。

该工艺存在显著局限：使用温度不得超过49℃，低电流区走位欠佳；镀液中有机物和染料含量较高，添加剂分解迅速，镀层表面易形成有机膜，会加速镀层氧化且水洗性差，后续电镀前需进行除膜处理。

由于镀液硫酸含量高、腐蚀性强，锌合金、铝合金基材电镀前需增设2μm - 10μm焦铜或暗镍过渡层，以避免基材被腐蚀，防止复杂形状产品内腔孔金属基体溶解产生颗粒物，进而避免形成电镀毛刺和金属杂质污染。

铜的电位相较于多数金属更正，活泼金属基材在镀液中易发生置换反应，形成结合力差、结晶粗糙的置换层。可通过增加酸性镀铜厚度或在电镀线设计中增设带电入槽装置，避免置换镀层产生。

酸铜镀液的搅拌方式与其他电镀工艺不同，是针对产品的强空气搅拌，其核心作用是将阳极溶解产生的一价铜离子氧化为二价铜离子，同时驱散产品表面气泡，防止麻点和毛刺产生。其他镀种搅拌主要用于降低浓差极化，设计不当易引发质量问题。

硫酸铜溶解度随温度变化呈现特殊规律：25℃以下随温度升高而增大，超过25℃则相反。且高温会加速添加剂分解，因此需配备冷冻机，将镀液温度控制在20℃ - 28℃。

Part.02

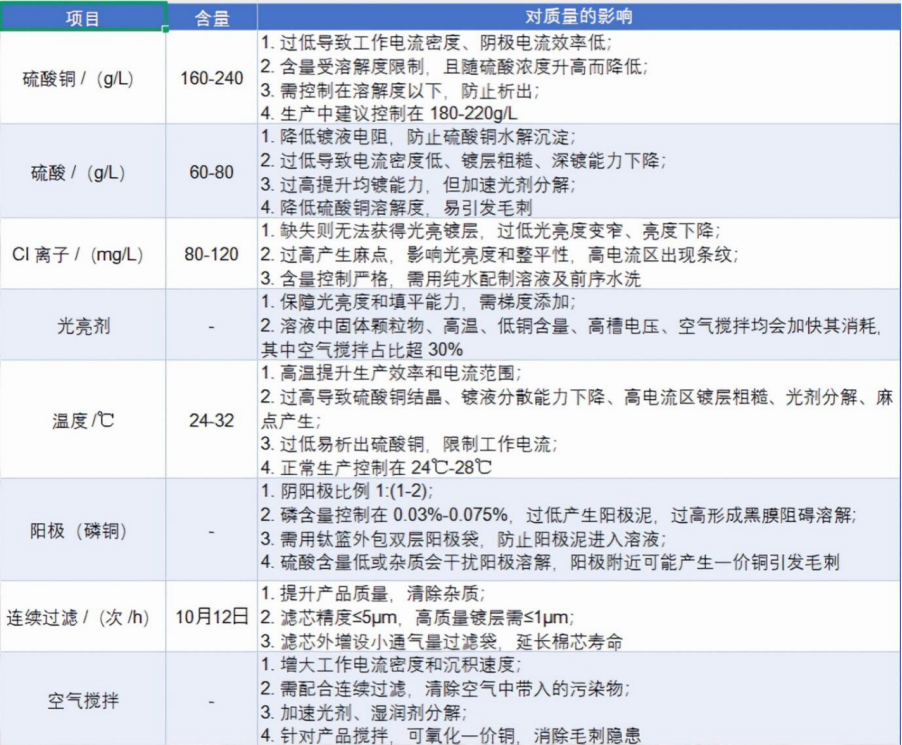

硫酸盐镀铜工艺的成分以及不同成分对电镀质量的影响

绝对含量分析：硫酸铜含量范围160 - 220g/L（最佳值190g/L）、硫酸60 - 80g/L（最佳值70g/L）、氯离子0.08 - 0.12g/L（最佳值0.09g/L）；

相对含量分析（以各成分最佳值为基准）：硫酸铜与硫酸比例190:70、硫酸与氯离子比例70:0.09、氯离子与硫酸铜比例0.09:190、氯离子与硫酸比例0.09:70。

Part.03

硫酸盐镀铜溶液日常维护

1.依据硫酸铜溶解度特性及产品、质量要求，确立镀液各成分最佳控制范围及硫酸 - 硫酸铜最佳比值范围。

2.配备化验分析设备，每日检测硫酸铜、硫酸、氯离子含量并精确调整，控制最佳比值（如硫酸铜：硫酸 = 19:8）。氯离子作用关键，含量需严格管控，前序水洗避免使用自来水。

3.阳极铜溶解过快会产生一价铜，引发麻点和毛刺，需定期添加100 - 200mL/槽双氧水或过硫酸钠将其氧化为二价铜。使用双氧水后，需通过“大阳极小阴极”大电流电解分解残余双氧水。

4.每日进行霍耳槽试验，检测开缸剂Mu、光亮剂A、辅助剂B含量并按比例补加。开缸剂不足易产生麻点，B剂短缺易导致边缘烧焦，建议采用连续添加或每小时定量添加方式。

5.维持阳极袋内极板“八分满”，控制槽电压在3V - 4.5V，防止阳极板异常溶解产生阳极泥或一价铜。

6.配备冷冻机，将镀液温度稳定在24℃ - 28℃，避免结晶和光剂加速分解。

7.及时清理槽内掉落工件，周边设备做好防腐处理，镀铜槽体连接螺丝选用钛螺丝。

8.避免空挂或破损挂钩裸露，必要时套胶套，防止尖端放电产生结晶颗粒引发毛刺。

9.定期全面过滤溶液，清理槽底、清洗阳极及阳极袋。铁件、锌合金、铝合金电镀企业需每日过滤，及时打捞工件、清理金属残渣。

10.定期清洗阳极袋，其更换频率高于其他电镀工艺，且需选用高密度阳极袋，防止阳极泥和黑膜渗漏。

11.定期清洗过滤机，保证过滤效果，避免内部金属残渣溶解增加镀液杂质。

12.按时进行小电流电解，建议增设连续电解装置，选用横纹瓦楞不锈钢电解板，可在副槽持续电解除杂。

13.空气搅拌需配合每小时10 - 12次的连续过滤，以清除带入的粉尘、油污及固体颗粒。过滤机维护时需确保过滤棉密封良好，防止空气进入形成气泡。

14.强力打气搅拌容易带入油污、加速添加剂分解，因此需按期进行活性炭处理，可在过滤机内添加少量活性炭进行连续过滤。建议在卢氏风机入口增设过滤装置。

15.光亮剂大多为染料，容易被活性炭吸附，一次添加量不宜超过0.5g/L。建议使用活性炭芯替代活性炭粉处理COD，每4天进行一次。

16.电镀酸铜后需立即进行水洗和除膜处理。当有机膜较薄时，采用酸性活化；当有机膜较厚时，使用氧化性溶液或专用除膜剂。除膜后仅需水洗1 - 2次，避免过度水洗形成氧化层。要严格管控添加剂的添加，完善记录，确定控制范围。

17.当电镀厚铜层用于掩盖产品缺陷时，减少光亮剂用量以降低镀层硬度，镀后进行钝化处理以防氧化。该方法适用于铝轮毂、铜合金、锌合金电镀行业。

18.环形电镀线可将酸铜电镀分为两段，前段采用“低铜高酸”配方提升深镀能力，后段使用正常配方保证光亮填平效果，适用于塑胶及塑料电镀。

19.印制电路板及深孔五金件采用“高酸低铜”配方，以提升深镀能力。

20.铁合金、锌合金基材预镀碱铜打底，铝合金预镀青铜或采用焦磷酸镀铜打底，以增强镀层结合力。

21.镀后需着色或二次抛光的产品，在电镀酸铜后（或着色后）进行钝化处理，防止镀层变色。

Part.04

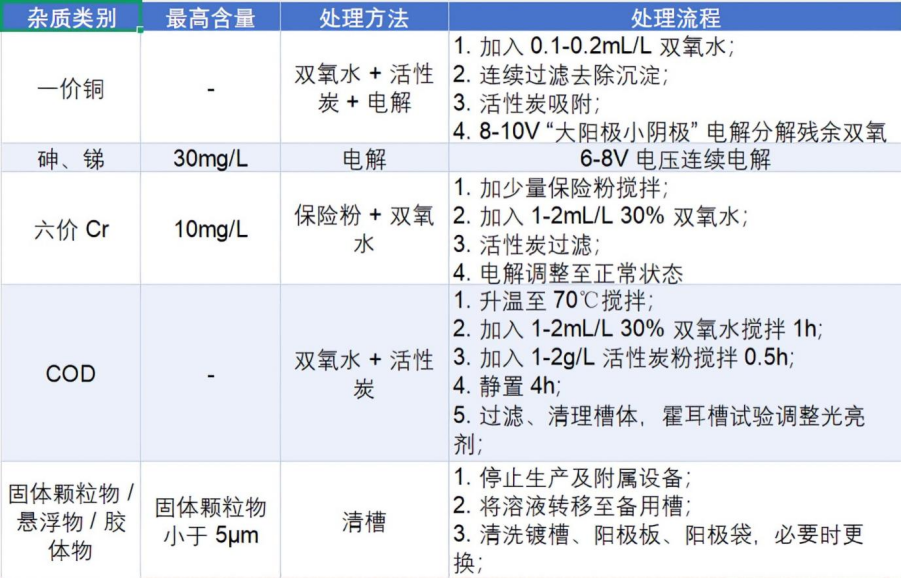

硫酸盐镀铜溶液的杂质含量标准以及杂质处理方式

酸铜镀液维护是高品质电镀企业面临的难题，麻点问题频繁出现。其主要成因包括添加剂比例失调、硫酸含量异常、氯离子超标等。企业需建立专属化验室，定期检测镀液成分和添加剂含量，并基于科学分析进行调整维护。

硫酸盐镀铜镀层表面的有机膜会对后续电镀质量产生影响，因此需严格开展除膜处理工作。当添加剂比例处于正常状态时，可以借助酸性活化的方式进行除膜；当膜层较厚时，则需使用氧化性溶液或专用除膜剂，部分企业可采用双氧水、过硫酸钠来替代。除膜后需严格进行水洗操作，以防止氧化性物质被带入后续镀液，且水洗次数应控制在1 - 2次。

-END-

注：本文所列技术参数源自工业实践总结，实际应用时需根据工件尺寸、油污严重程度进行相应调整；图片版权归原作者所有，使用请注明来源。
